人脸识别比对机v2.1软件说明书

发布时间:2019-08-06  访问量:182  来源:本站


人脸识别比对机v2.1软件说明书.pdf


【目录】


1 说明

2 安全注意事项

3 接口说明

4 功能使用说明

 4.1 网络连接拓扑图

 4.2 网络访问配置

  4.2.1 浏览器设置

  4.2.2 登录界面

 4.3 实时预览

 4.3 电子放大

 4.4 云台控制

 4.5 录像回放

 4.6 其它功能

 4.7 参数配置

  4.7.1 设备信息

  4.7.2 二维码

  4.7.3 PTZ设置

  4.7.4 时间设置

  4.7.5 音频设置

  4.7.6 显示设置

  4.7.7 编码设置

  4.7.8 ROI设置

  4.7.9 视频参数

  4.7.10 移动侦测

  4.7.11 遮挡报警

  4.7.12 隐私遮蔽

  4.7.13 目标计数

  4.7.14 物品检测

  4.7.15 电子围栏

  4.7.16 虚拟警戒线

  4.7.17 录像计划

  4.7.18 网络设置

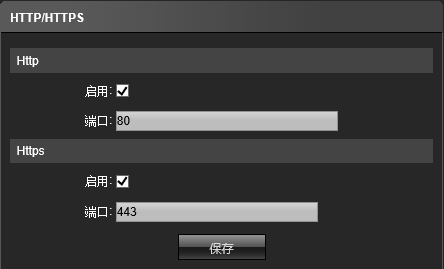

  4.7.19 HTTP/HTTPS

  4.7.20 RTSP设置

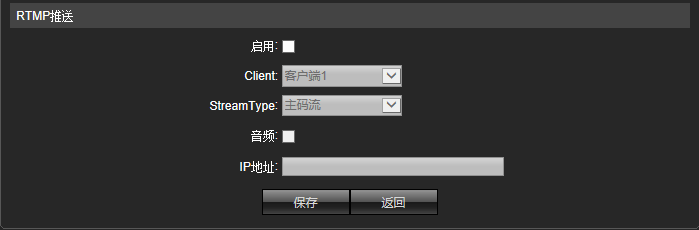

  4.7.21 RTMP设置

  4.7.22 HTTP推送

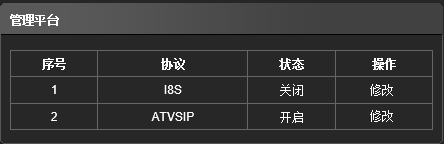

  4.7.23 平台管理

  4.7.24 多播配置

  4.7.25 DDNS设置

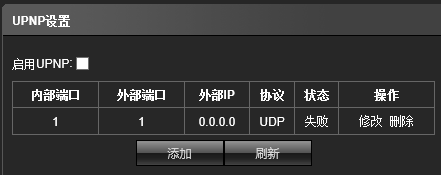

  4.7.26 UPNP设置

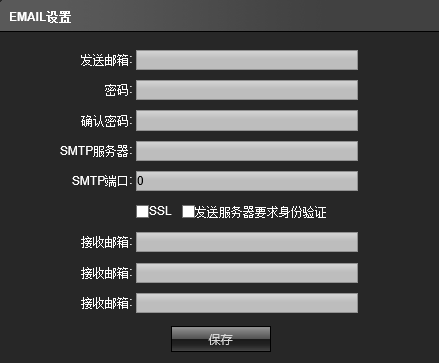

  4.7.27 Email设置

  4.7.28 FTP设置

  4.7.29 报警输入

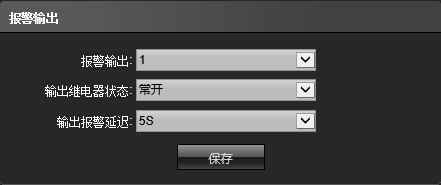

  4.7.30 报警输出

  4.7.31 异常设置

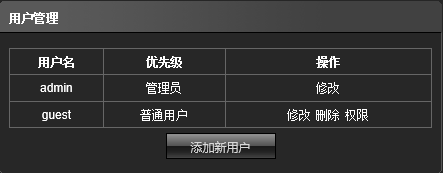

  4.7.32 用户管理

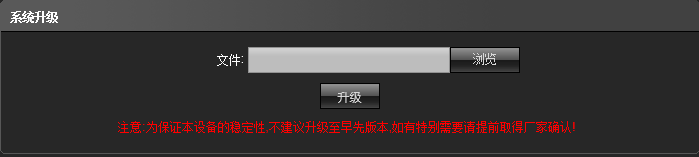

  4.7.33 系统升级

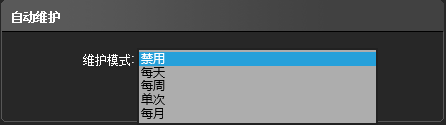

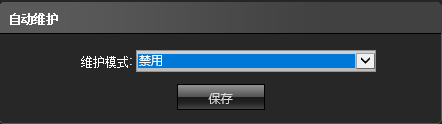

  4.7.34 自动维护

  4.7.35 存储管理

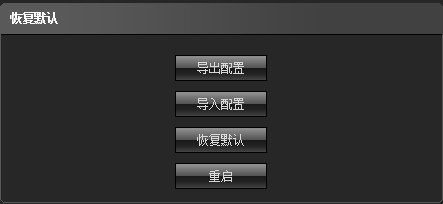

  4.7.36 恢复默认

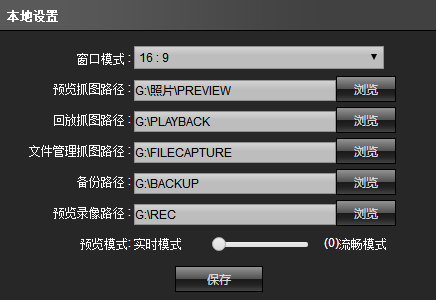

  4.7.37 本地设置

  4.7.38 开发者选项

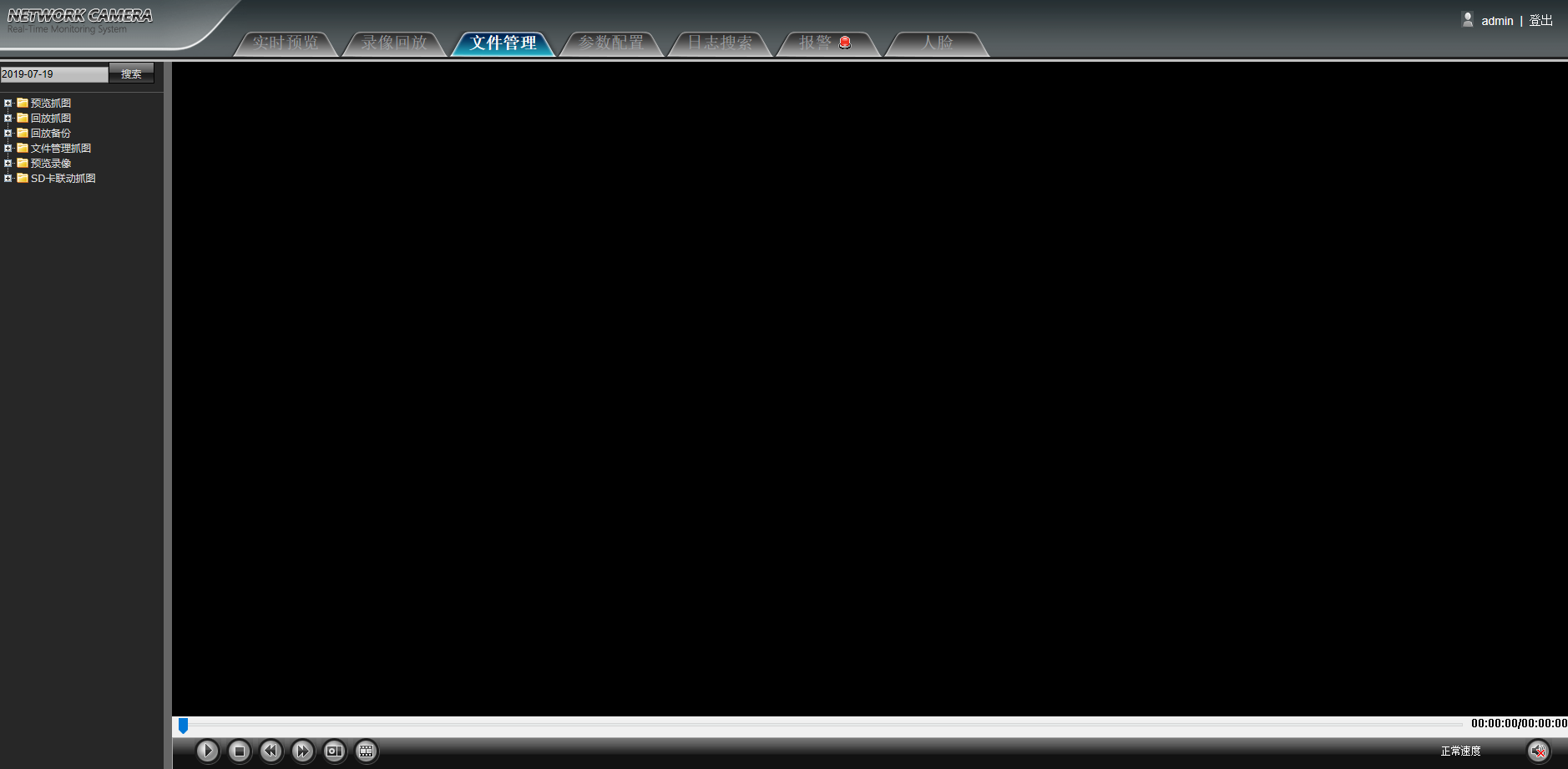

 4.8 文件管理

 4.9 日志搜索

 4.10 人脸

  4.10.1 识别预览

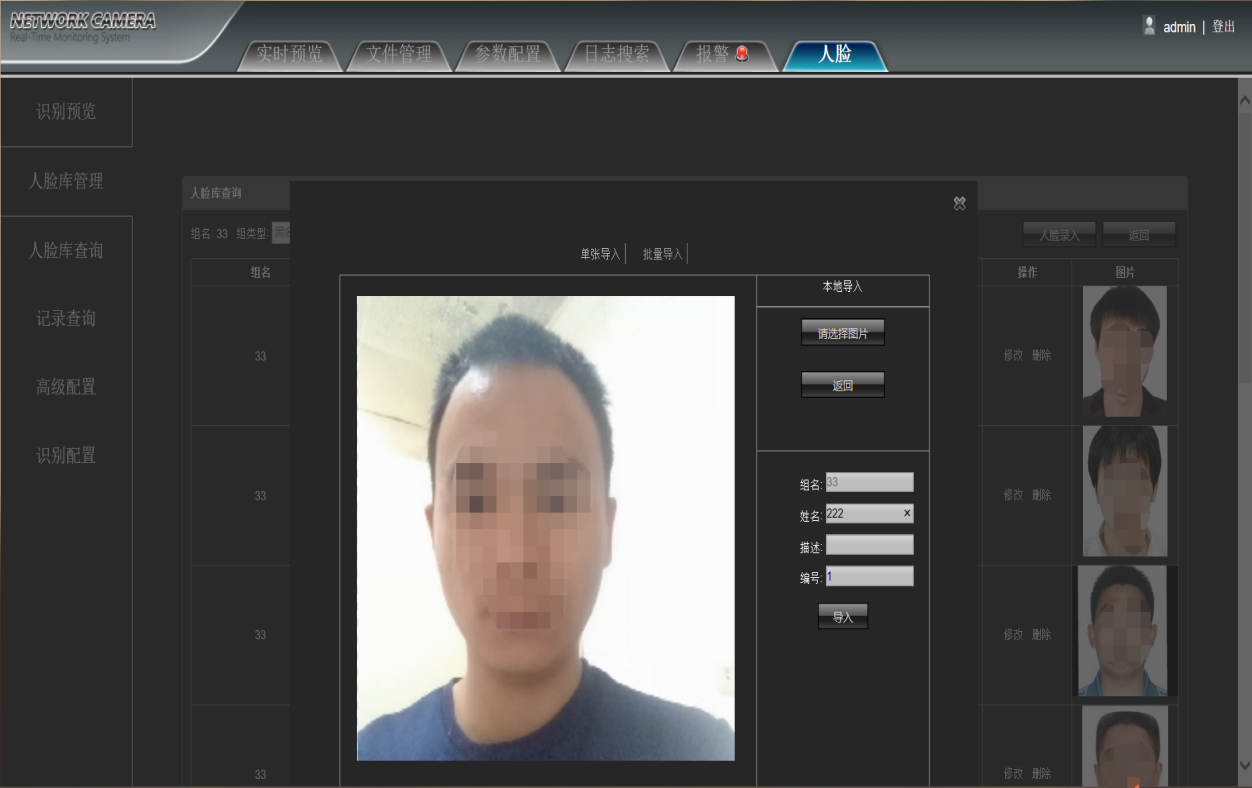

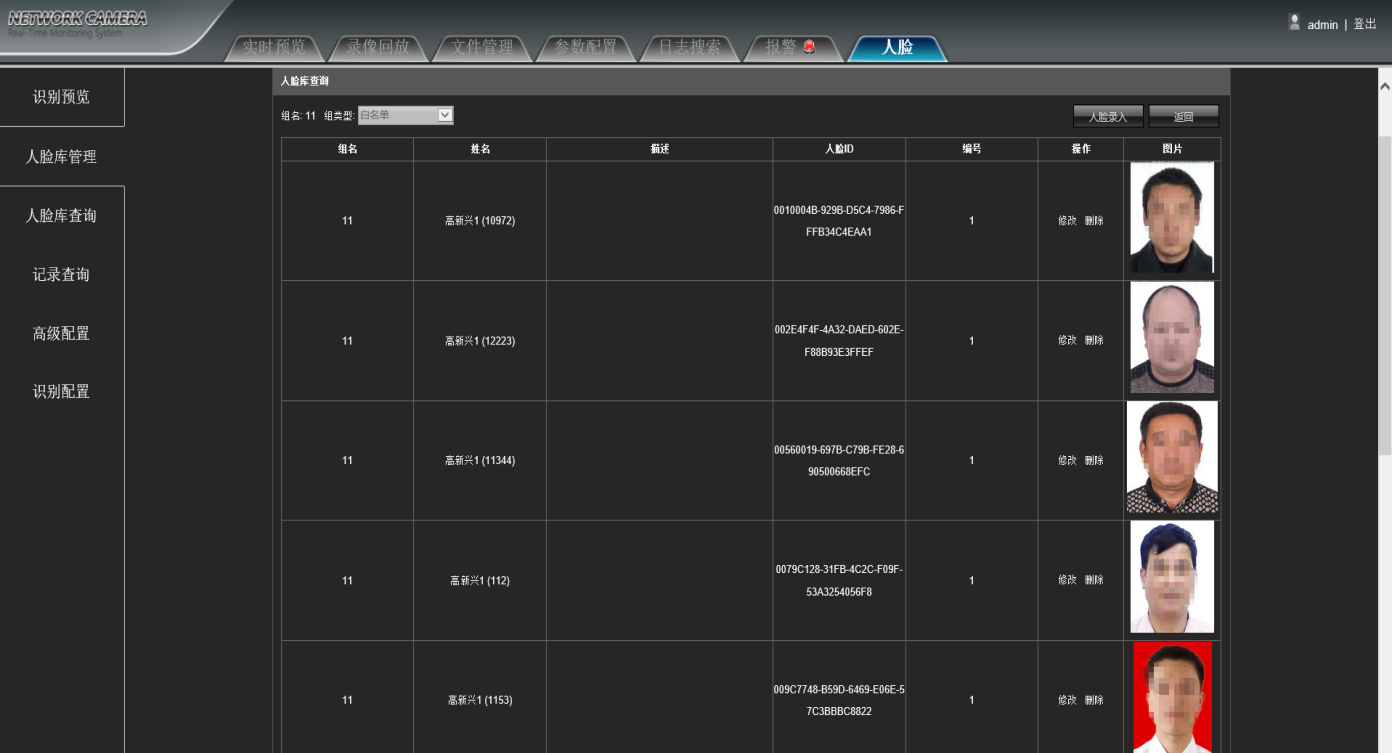

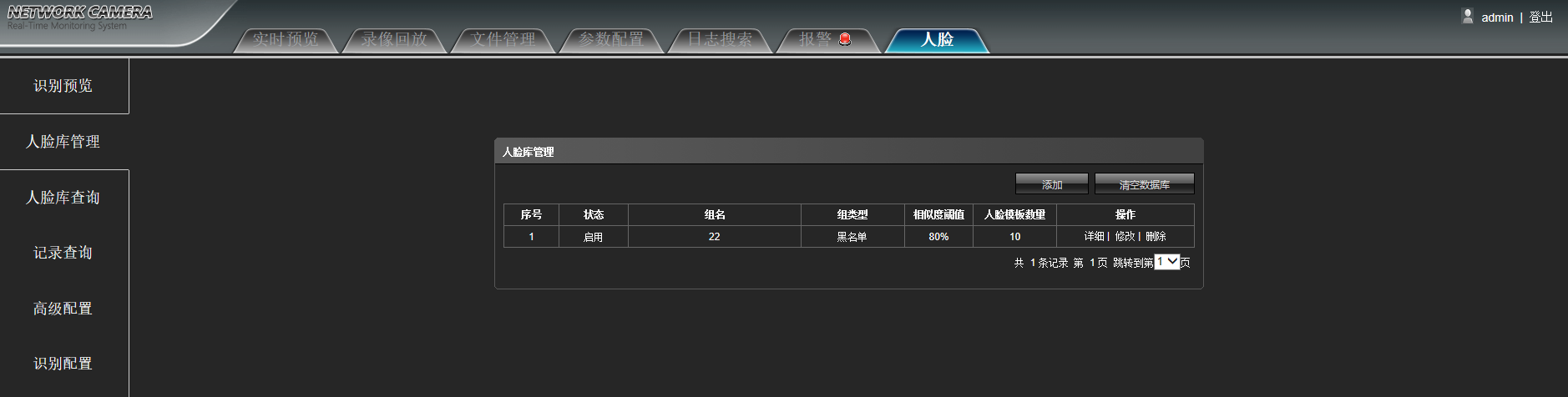

  4.10.2 人脸库管理

  4.10.3 人脸库查询

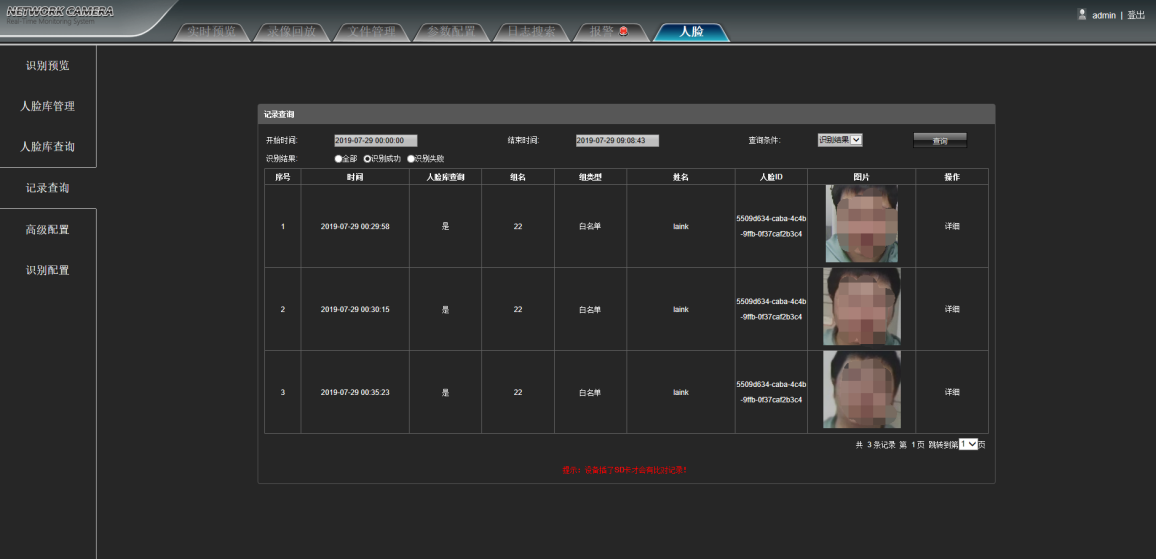

  4.10.4 记录查询

  4.10.5 高级配置

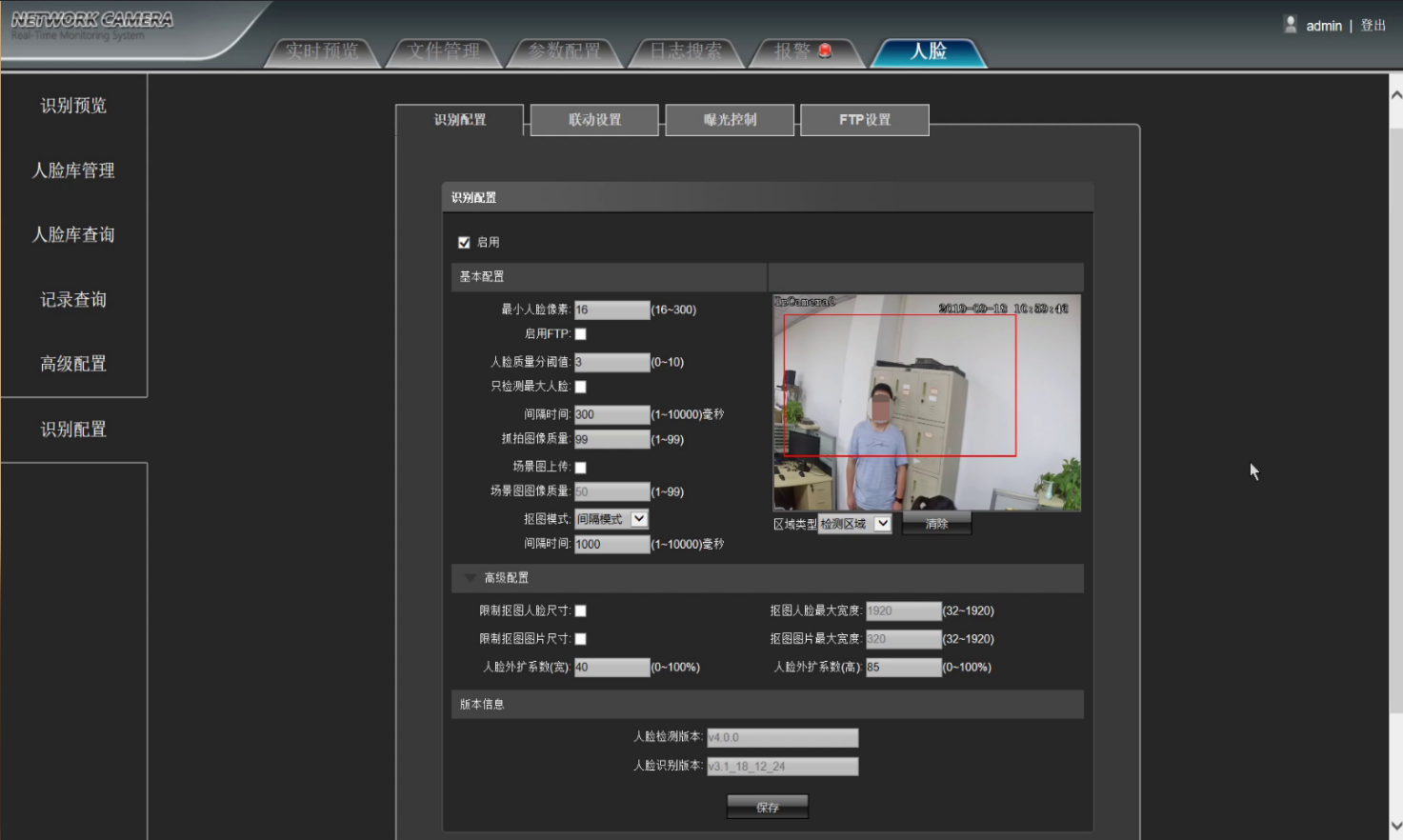

  4.10.6 识别配置

  4.10.7 注意事项

 4.11 退出系统

5 常见故障排查



1 说明

本手册为用户正确使用我司网络摄像机提供了必要的操作说明。鉴于本设备的专业性及其具有的强大功能,请务必在使用本设备之前仔细阅读使用手册,请由受过培训的专业人员严格遵照用户手册中的操作步骤和注意事项来使用和维护本设备。建议将用户手册及相关文档与设备放置在一起,以备必要时查询。



2 安全注意事项

在任何时候都请严格遵守下列注意事项:

1、安装和使用本产品之前,请用户确保已详细阅读并充分了接本产品之使用说明,仔细阅读用户手册,并妥善保管,以便日后使用;

2、应遵守用户手册上的所有注意事项,遵守全部指示操作和使用说明;

3、在擦拭机器前,请先断开电源;

4、应防止异物进入本产品内并勿让本产品的安装线过长以致产生过载;

5、请不要安装在不牢固的支架或墙体上,否则会导致人机受损;

6、由于打开或拆开本产品,可能导致触电或其他危险,请不要试图自行维修,全部维修事项请与本公司联系;

7、更换零件时,请使用本公司认可的或与原部件性能相同的零件;

8、产品安装时为加强紧固,建议使用螺纹紧固胶;

9、不要在超出本设备许可的工作温度或储存温度环境中使用或存放仪器;

10、不要将本设备镜头直接对准很高强度的热辐射源,例如太阳、激光器、电焊机等,否则可能导致红外热像机内探测器永久受损;

11、当不使用本设备时,请将仪器和所有配件放置在专用包装箱内;

12、请勿频繁通断机器电源,开机关机的时间间隔不能小于30秒;

13、不要敲打、扔掷或震动仪器和配件,以免造成损坏;

14、请勿自行拆卸本机,这有可能造成设备损坏,并丧失保修权利。

注意

1、运输、保存及安装过程中,应防止重压、剧烈振动和浸水,否则会造成设备的损坏;

2、如果希望改变已经安装产品的位置,请确保电源关闭后再进行移动;

3、如果本产品工作不正常,请联系本公司,不要以任何方式拆卸或修改本产品,对于未经认可的修改或维修导致的问题,生产厂家不承担责任。

擦拭本设备时请遵照以下措施

1、非光学表面:在必要时可以使用干净柔软的布擦拭热像仪的非光学表面;

2、光学表面:使用热像仪时请避免弄脏锗窗口的光学表面,特别要避免用手触碰锗玻璃,因手上的汗迹会在镜头玻璃上留下痕迹且可能会腐蚀玻璃表面的光学镀膜层。当光学镜片表面受到污染时,使用专业清洁锗玻璃的工具小心擦拭。



3 接口说明

1、电源接口:DC12V(兼容9~15V)。

2、模拟视频接口:1.0Vp-p/75欧姆(PAL制/NTSC制)。

3、音频输入:麦克风接口(MIC IN)(G.711压缩标准)。

4、音频输出:音频信号输出(AUDIO)(G.711压缩标准)。

5、网络接口:支持ONVIF 2.0通讯协议;支持以太网(RJ45,10/100M);支持TCP/IP、UDP、HTTP、RTSP协议;支持IE浏览器浏览;支持POE供电;视频编码为H.264。

6、串口通信接口:摄像机的调试与诊断接口。

7、报警输出接口:开关量信号输出,无报警时两个引脚断开,有报警时两个引脚导通。



4 功能使用说明

4.1 网络连接拓扑图

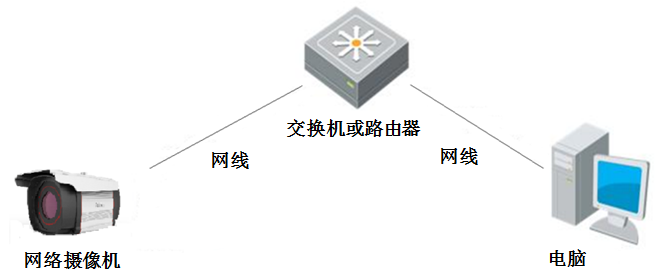

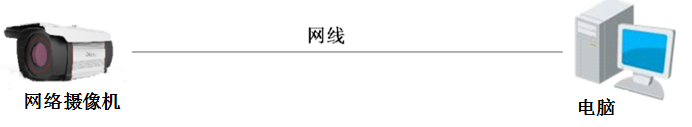

网络摄像机与电脑之间常用的连接方式主要有两种,通过网线直连或者通过交换机(路由器)连接,如图所示:



注意:

1)热成像网络摄像机出厂默认IP为“192.168.1.188”,端口为“80”,用户名为“admin”;

2)连接该摄像机的电脑的IP设置必须与该摄像机的IP在同一网段。



4.2 网络访问配置

4.2.1 浏览器设置

硬件安装完成后,需要对简易安防监控系列热像仪进行预览和相关参数设置,以下介绍通过IE浏览器进入控制界面的相关配置。


注意:

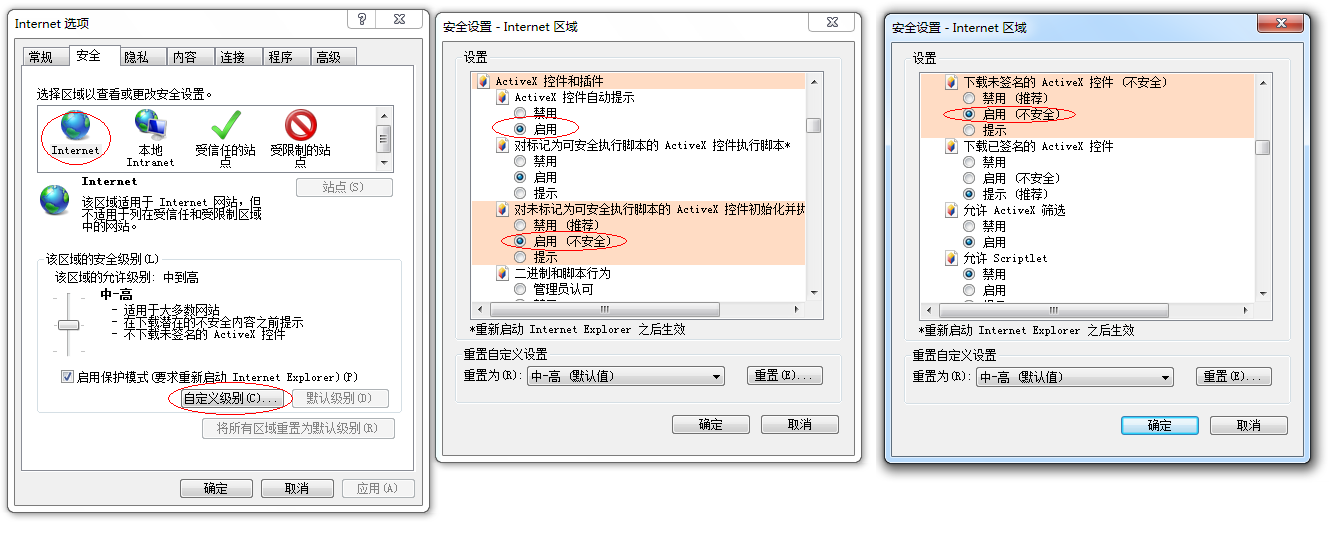

通过IE浏览器预览摄像机图像时,需要设置浏览器安全级别,从而方便安装插件。打开IE浏览器,进入菜单【工具/Internet选项/安全/自定义级别…】,在设置中把“ActiveX控件和插件”相关设置更改如下,如图所示。为了您的上网安全,在预览到网络摄像机图像后,请把IE浏览器中的安全设置恢复为“默认级别”。


注意:

1)为了防止插件安装有问题,建议将IE浏览器的相关历史记录删除,操作如下:进入菜单【工具/internet选项/常规/删除/除了“保留收藏夹网站数据”以外全部勾选】,并且点击删除即可;

2)需要使用管理员身份来运行IE浏览器。


4.2.2 登录界面

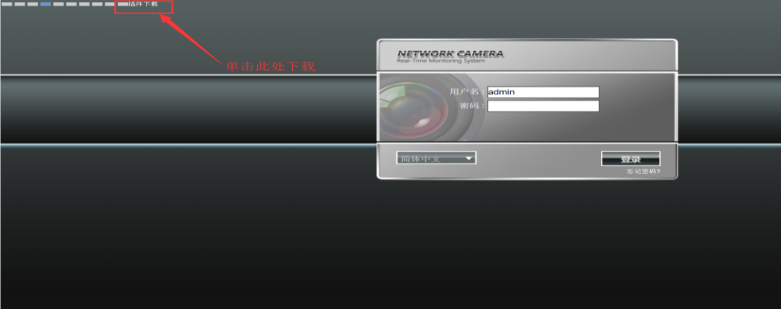

在 IE 浏览器中输入前端设备的 IP 地址(默认 IP 是 192.168.1.188),进入登陆界面,

首次访问 IP Camera 时,必须安装控件。单击提示文字下载安装 ActiveX 控件,点击后弹出安装控件信息提示,点击“运行”,根据提示安装控件。如图所示:

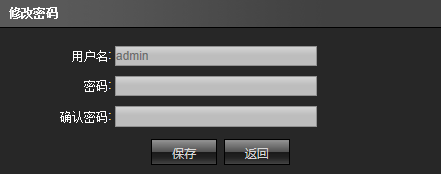

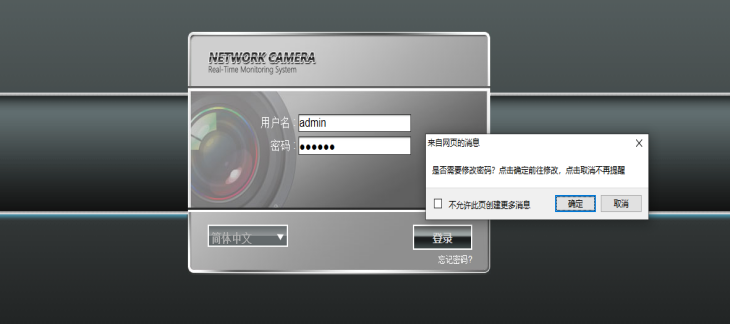

安装完控件后,默认用户名是admin密码为123456,点击“登录”后,会弹出提示是否需要修改密码,点击“确定”后会弹出密码设置界面,用户可自行设置,如图所示:

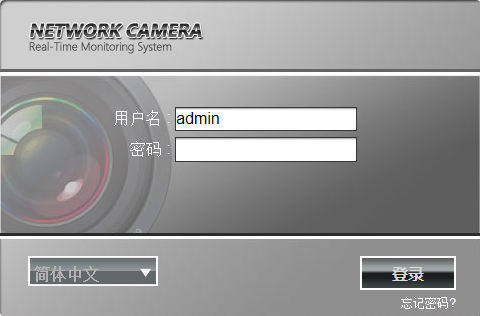

密码设置成功后,自动进入登录界面,如下图所示:

用户名:admin(默认)

语言:可选简体中文、英文点击【登录】即可登录成功。




4.3 实时预览

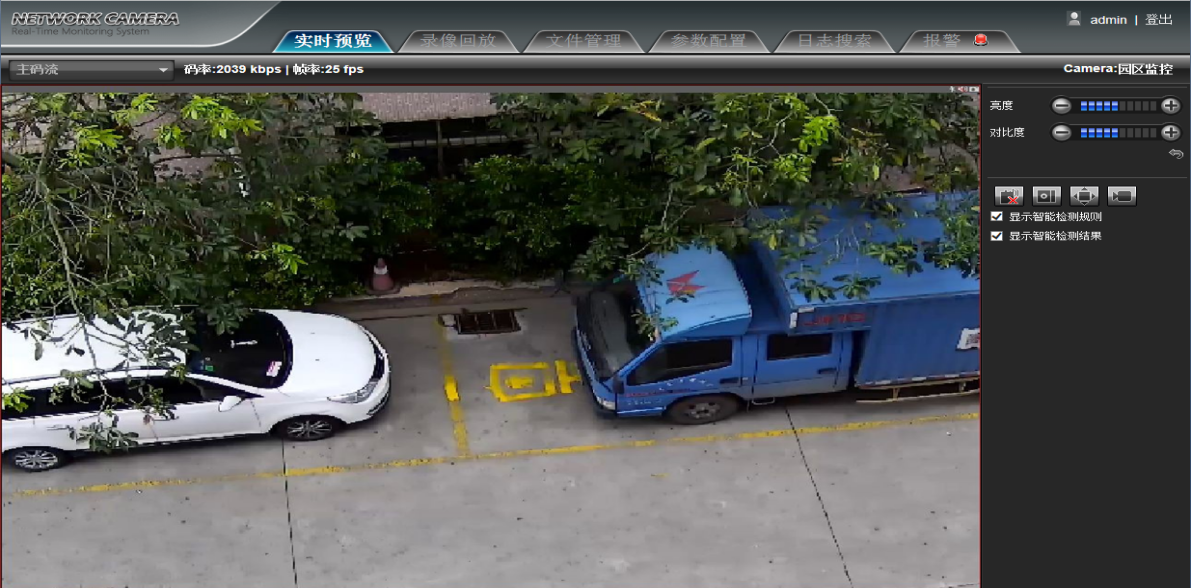

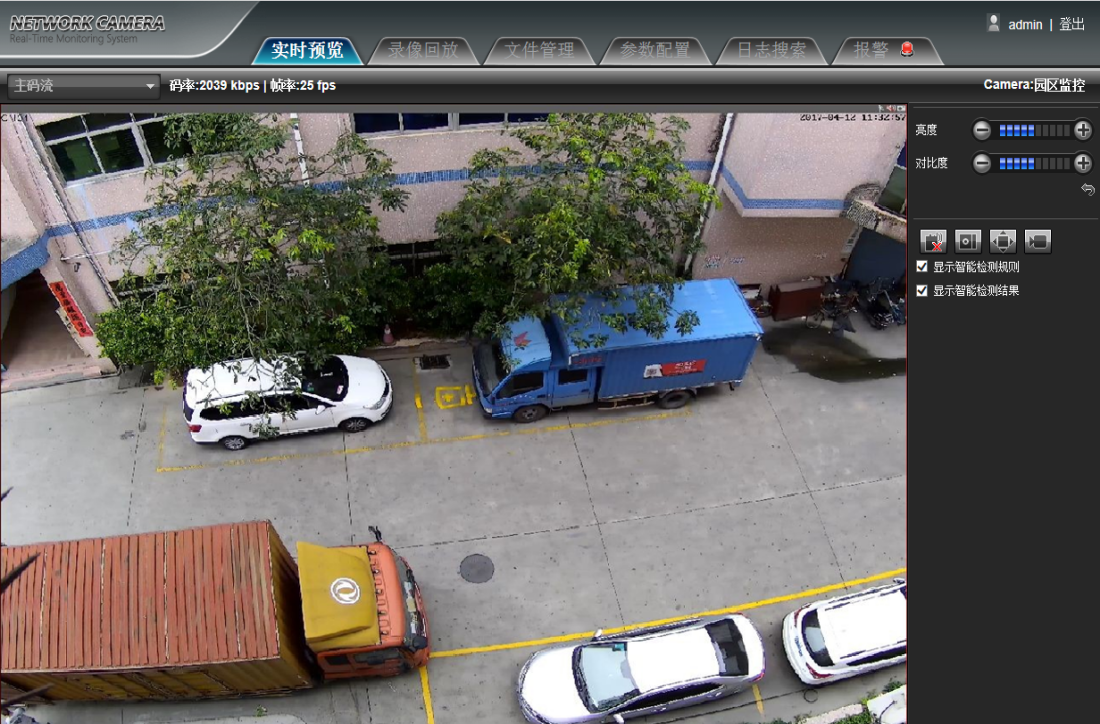

登陆成功后,进入实时预览界面,如图所示:

注意:设备需插入 TF 卡为全功能显示界面,否则,设备为简易型显示界面。


全屏预览:鼠标单击右侧全屏图标图片40.png或者在预览窗口单击鼠标右键即可全屏预览,在预览窗口单击鼠标右键或点击键盘上的Esc退出键即可退出全屏。


4.3 电子放大

鼠标选择需要放大的预览界面,滑动鼠标滚轴,如图所示:




4.4 云台控制


云台控制:八个方向键控制前端设备旋转,AUTO为自动旋转。

变倍:可调节缩放的大小。

聚焦:可调节聚焦。

速度调节:滑动条可控制云台速度快慢。




4.5 录像回放

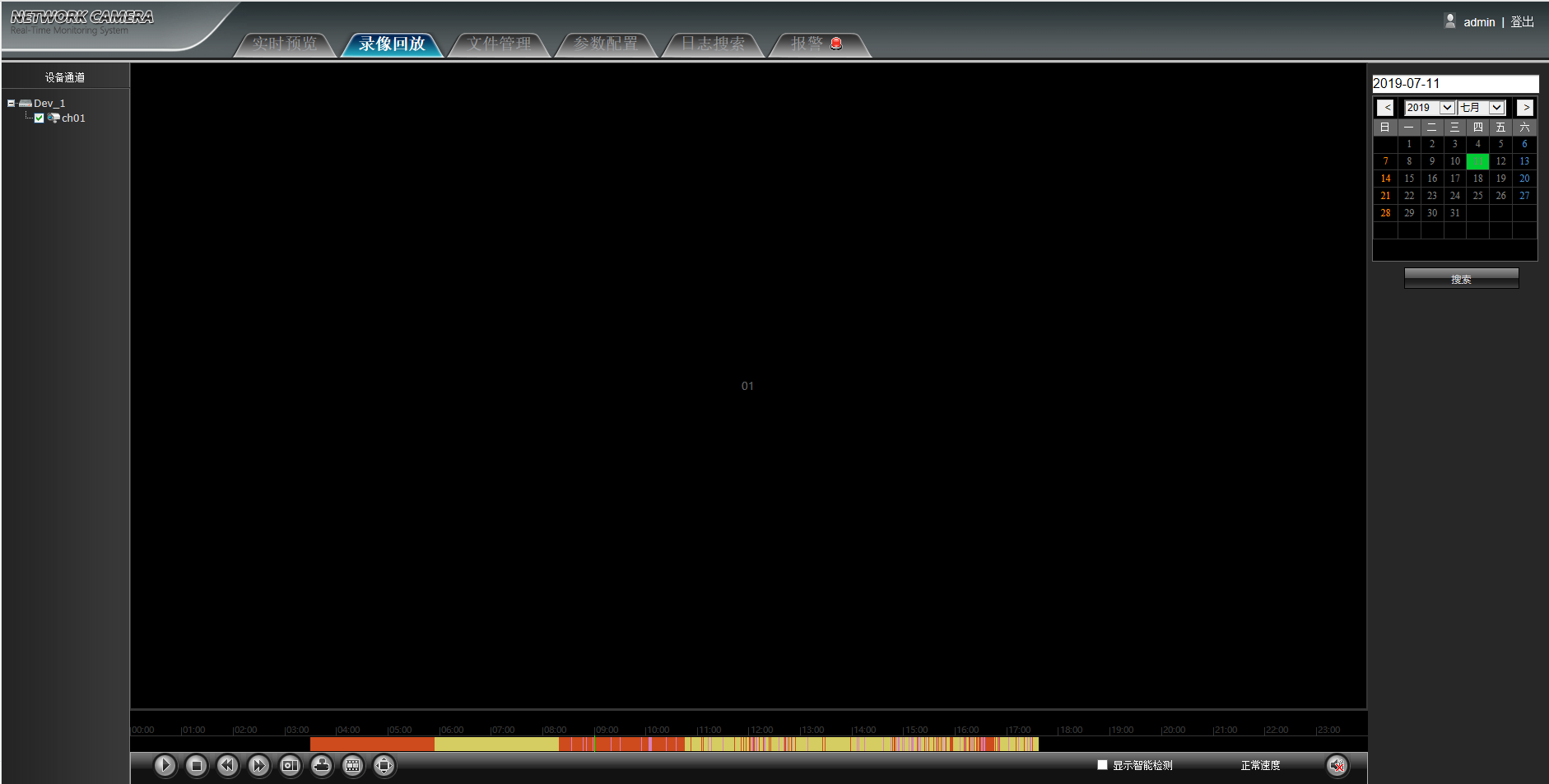

点击“录像回放”进入回放界面,点击图片44.png勾选需要回放的通道,选择需要调用录像的时间,点击图片45.png,录像将自动检索出来,如图所示:


图片47.png开始/暂停:开始当前回放画面。

图片48.png停止:停止当前回放。

图片49.png慢放:慢放录像(分别有:1/2、1/4、1/8、1/16倍数)。

图片50.png快放:快放录像(分别有:2、4、8、16倍数)。

图片51.png抓图:回放通道抓图。

图片52.png备份:回放通道备份。

图片53.png帧播:单帧播放。

图片54.png全屏:回放画面全屏显示。

图片55.png声音:播放录像声音。

鼠标双击检索条位置,可以实现播放,或者单击“播放”按钮,回放开始。

(注:此功能需要设备支持TF卡存储)



4.6 其他功能


亮度:调节画面亮度。

对比度:调节画面对比度。

下方回旋键图片57.png为恢复默认参数。

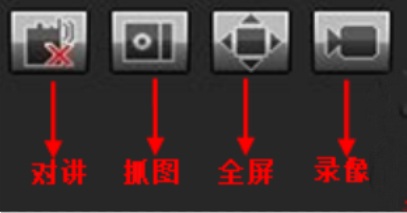

对讲:点击后开启/关闭远程对讲。

抓图:预览抓图,点击后自动弹出抓图保存文件的路。

全屏:全屏显示当前预览。

录像:开启/关闭预览画面录像。

事件类型:开启/关闭前端报警。

(注:红叉为关闭或禁用)



4.7 参数配置

下图为配置界面,左侧列表为各类参数配置模块,每个模块的配置信息不同,下面依次说明:


(注:只有插入TF卡,各个参数配置模块下才会有联动,例如抓拍,录像等)



4.7.1 设备信息

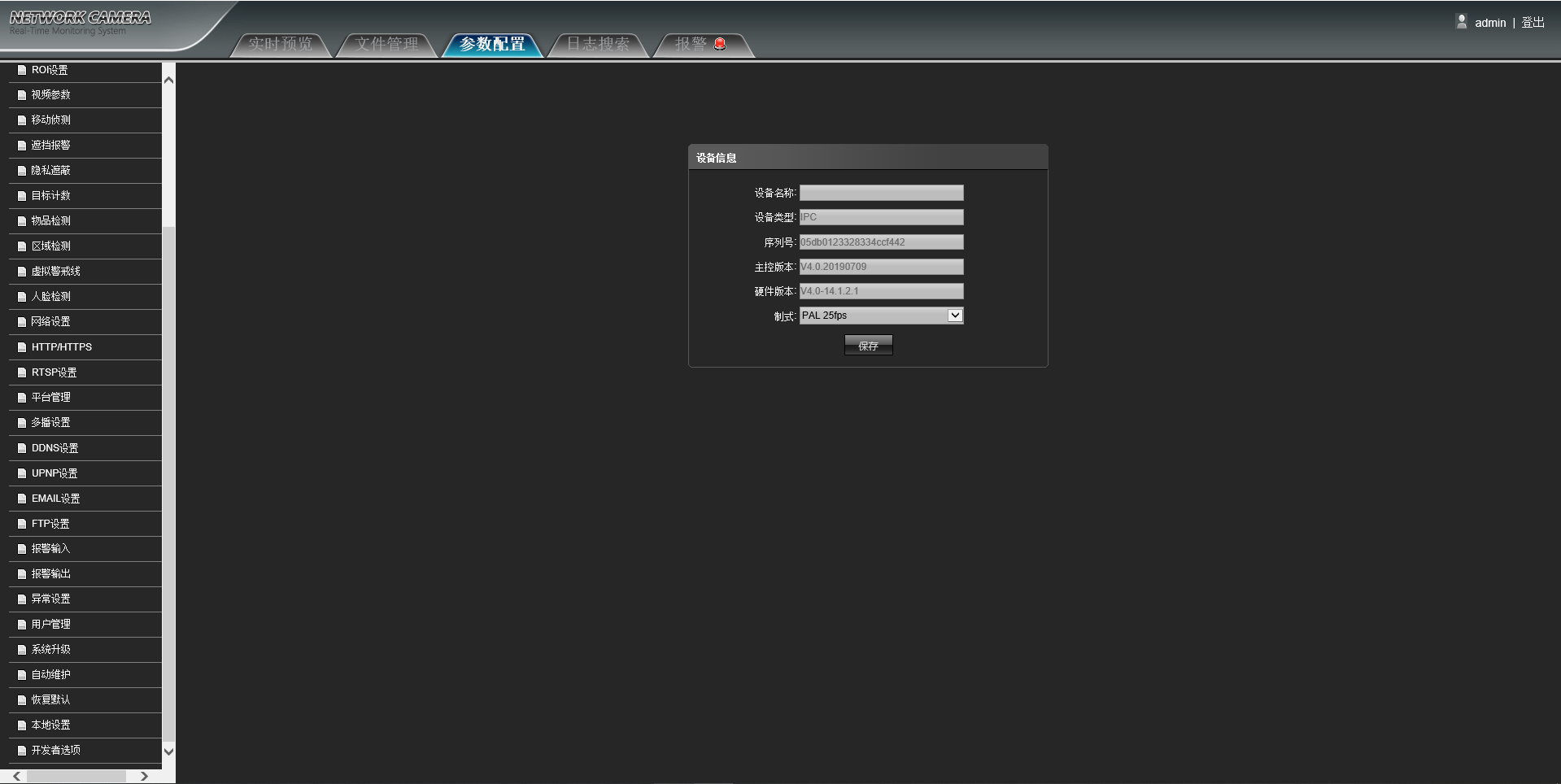

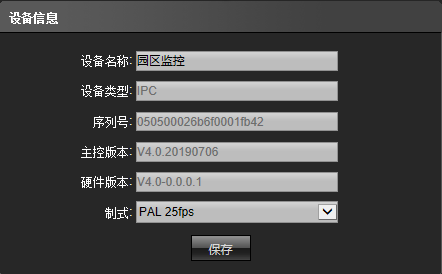

IP Camera 的设备信息页面如下图所示:


设备名称:可对设备的名称进行设置。

设备类型:显示设备类型进行,不可修改。

序列号:显示产品序列号,不可修改。

主控版本:显示软件程序版本日期,不可修改。

硬件版本:显示硬件主板版本号,不可修改。

制式:对图像制式进行PAL和 NTSC切换选择。

注:以出厂产品显示的设备信息为准

设置完参数,点击【保存】按钮,设置即可生效。


4.7.2 二维码

IP Camera 的二维码显示界面如下图所示,扫描即可得到唯一识别码



4.7.3 PTZ设置

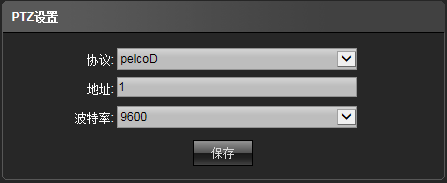

IP Camera 的 PTZ 设置界面如下图所示:


协议:支持 pelcoD、pelcoP 协议。

地址:支持 1-255 地址码设置。

波特率:支持各种波特率设置。

使用方法:在IP Camera的RS485接口,接上云台,设置好协议和波特率,通过IP Camera预览界面菜单控制云台功能。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.4 时间设置

主要分为三部分:时间设置、NTP设置、夏令时设置。

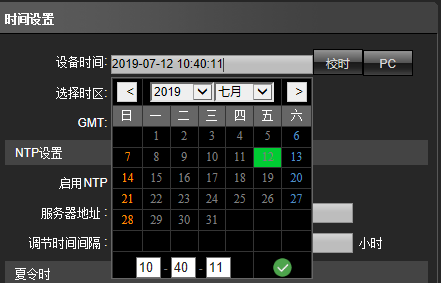

IP Camera 的时间设置界面如下图所示:



校时:设备时间选择时间,先点击【校时】,保存即可。

PC  :如果想和PC(本地电脑)时间保持一致,先点击【PC】,保存即可。

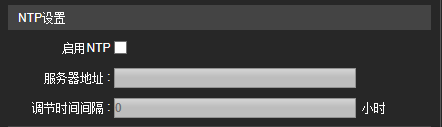

IP Camera 的NTP设置界面如下图所示:


勾选启用NTP,填写服务器,根据需求是否调节时间间隔,点保存即可。

注:开启NTP后,时间设置所设置内容无效。

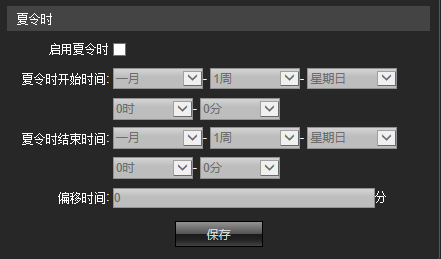

IP Camera 的夏令时设置界面如下图所示:


启用夏令时:选择启用或者关闭夏令时功能,如果在实行夏令时的地区,点图片68.png启用夏令时即可。

夏令时开始时间:设置夏令时开始时间。

夏令时结束时间:设置夏令时结束时间。

偏移时间:设置夏令时偏移时间,阈值0-720分钟。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.5 音频设置

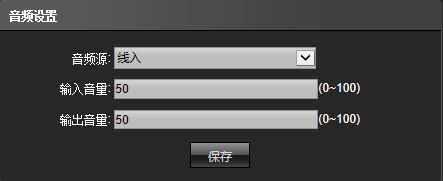

IP Camera 的音频设置界面如下图所示:


音频源:选择音频输入方式,有线入和麦克风两种模式选择。

输入音量:设置输入音量的大小,范围值为:0-100,默认为 50。

输出音量:设置输出音量的大小,范围值为:0-100,默认为 50。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.6 显示设置

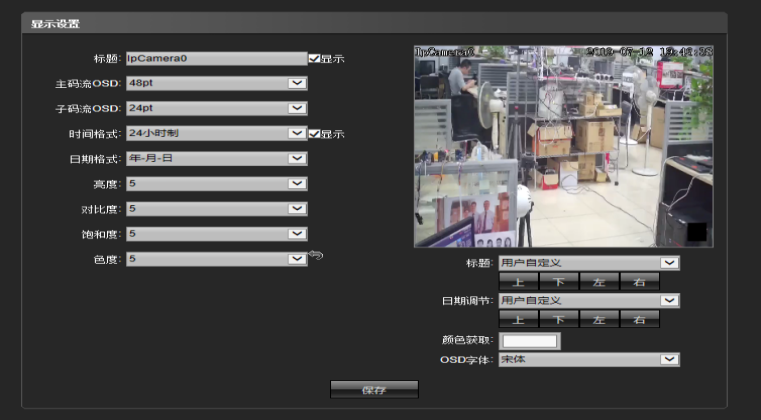

IP Camera 的显示设置界面如下图所示:


标题:可以对 IPC 进行名称的修改。

主/子/三码流 OSD:可以调节主/子/三码流界面 OSD 字体大小。

多行OSD:预览界面编辑多行文字。

时间/日期格式:可以选择不同的时间/日期格式。

亮度/对比度/饱和度/色度:可以进行亮度/对比度/饱和度/色度调节。

标题位置/日期调节:通过点击图片73.png这4个控件以及“左上角”“右上角”“左下角”“右下角”进行实时移动标题和日期显示在预览画面上的位置。

多行OSD调节:通过点击图片73.png这4个控件以及“左上角”“右上角”“左下角”“右下角”进行实时移动多行OSD在预览画面上的位置。

颜色获取:更改字体颜色。

OSD字体:更改字体主题。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.7 编码设置

IP Camera 的编码设置界面如下图所示:


码流压缩类型:主码流(定时)和子码流(网传)两种类型。

码流类型:包括复合流和视频流两种类型。

分辨率:显示本款摄像机网络视频流的分辨率。

视频帧率:fps : 1 ~ 25 / 30 在设备信息-制式中可以切换 P / N 制,全帧率 P = 25 fps 或 N = 30 fps。

编码类型:包括 H264/ H265 两种编码类型。

编码级别:可选择编码级别,有HighProfile、 MainProfile、Baseline三种类型可选。

I帧间隔:设置 I 帧的间隔大小,默认是25帧。

位率类型:包括定码率和变码率两种类型。

位率:可根据需要设置不同的码率(注:以出厂默认的位率为准)。

图像质量:选择编码的图像质量。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.8 ROI设置

ROI:即感兴趣区域,可以使设置区域部分更加清晰。

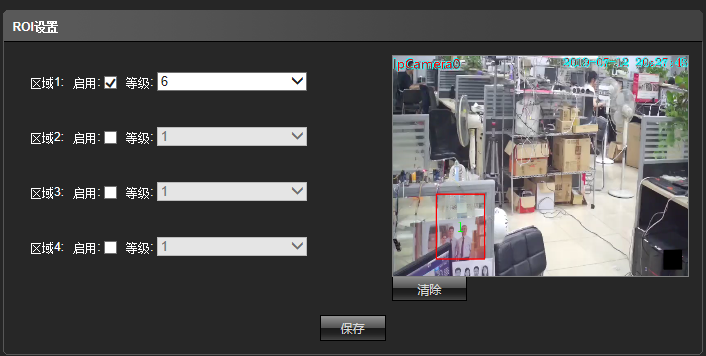

IP Camera 的ROI设置界面如下图所示:




启用:启用/关闭ROI功能。

等级:最低等级1,最高等级6,等级越高,灵敏度越高,预览效果越清晰。

设置区域:单击【启用】,选择【等级】,在右侧设置区域单击左键画图。

消除:清除所画区域。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.9 视频参数

IP Camera 的视频参数设置界面如下图所示:


日夜切换:分为外部触发,自动,彩色,黑白 。非红外网络机型日夜切换模式默认为自动,红外网络机型日夜模式默认为外部触发,用户根据网络机设备机型及使用实际场景进行日夜切换模式选择。

切换时间:日夜切换延迟值(0-30)默认是 3 秒。

日夜切换阈值:默认值为 20,阈值范围为 0-255 数值可根据客户需求调节。

夜日切换阈值:默认值为 35,阈值范围为 0-255 数值可根据客户需求调节。

色彩模式:分为标准,艳丽,自然三种类型。色彩模式默认为标准。

镜像:有关闭、水平镜像、垂直镜像、180旋转、90旋转、270旋转共 六个选项,模式默认为关闭,该选项即设即生效,非易失性保存。

宽动态:有关闭、数字宽动态两个选项,默认为关闭。

3D 时域:有关闭、低、中、较高、高四个档位选择,3D 时域默认为低档位。

锐利度:0-255 数值可调。锐利度数值默认为 128。

去雾功能:有关闭,低,中,高模式,默认关闭。

白平衡:有自动,用户自定义,锁定白平衡,白炽灯,暖光灯,自然光,荧光灯七个模式。

背光模式:有关闭,强光抑制,背光补偿,默认关闭。

背光等级:默认值为5,阈值范围为 1-10 数值可根据客户需求调节。

目标亮度:默认值为50,阈值范围为1-100 数值可根据客户需求调节。

曝光分配策略:有增益优先和曝光优先两种模式。

增益控制:此功能需在自动曝光时方可设置,分为低,较低,中,较高,高。自动增益值默认为较高。自动增益值越高,在低照度时的灵敏度就越高,但噪点也会更明显。

快门:此功能需在手动曝光时方可设置,快门值范围:1/1-1/100000。

光圈:可选模式有非自动光圈和自动光圈。

镜头:可选模式有手动聚焦和半自动聚焦。

Gamma: 分为 CURVE_1_6,CURVE_1_8,CURVE_2_0,CURVE_2_2 四种模式,Gamma 默认为 CURVE_2_0。

电源频率: 关闭,50HZ,60HZ 三种方式。默认为关闭。

灯板控制模式:分为三种模式,关闭、手动、自动,默认为自动。(注:不带可调光机型无此功能) 关闭模式:灯板不可控,灯板常闭。

手动模式:通过手动改变参数调节灯板亮度,范围为 1-100,参数值越大,红外灯越亮。

自动模式:摄像机通过获取当前图像亮度、曝光和增益,动态调节灯板亮度,使图像达到最优且功率最小。

亮度:在灯板控制模式为手动时,可控制灯板亮度,范围为 0-100。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.10 移动侦测

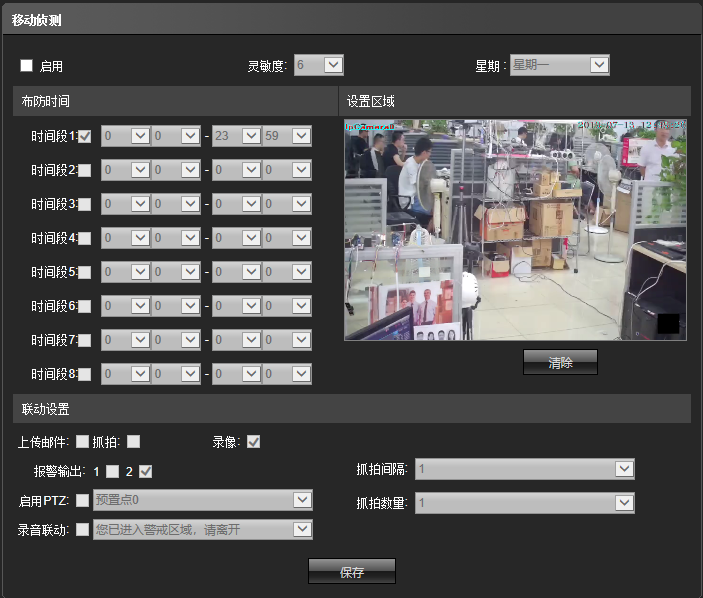

IP Camera 的移动侦测设置界面如下图所示:


启用:设置是否开启侦测功能。

灵敏度:灵敏度越高,侦测到移动的效果越明显。

星期:设置星期一到星期日的布防时间。

布防时间:设置布防时间的时间段,一天可设置 8 个时间段。

设置区域:在“设置区域”的预览界面,按住鼠标左键并拖动,可画图圈选要侦测的区域。

清除:点击【清除】清除 IPC 所规定的区域。

上传邮件:触发报警后,发送相应的邮件到指定邮箱。

抓拍:触发报警后,可按照设置的‘抓拍间隔’和‘抓拍数量’进行抓拍动作并将图片存储到TF卡中。

录像:触发报警后,将往TF卡里写入录像。

报警输出:在报警输出接口接有源报警器,报警触发时联动内置继电器开关,报警输出触发报警器。

启用PTZ:启用或禁用PTZ功能。

抓拍间隔:对抓拍图片的间隔时间进行设置。

抓拍数量:对每次抓拍图像数量进行设置。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.11 遮挡报警

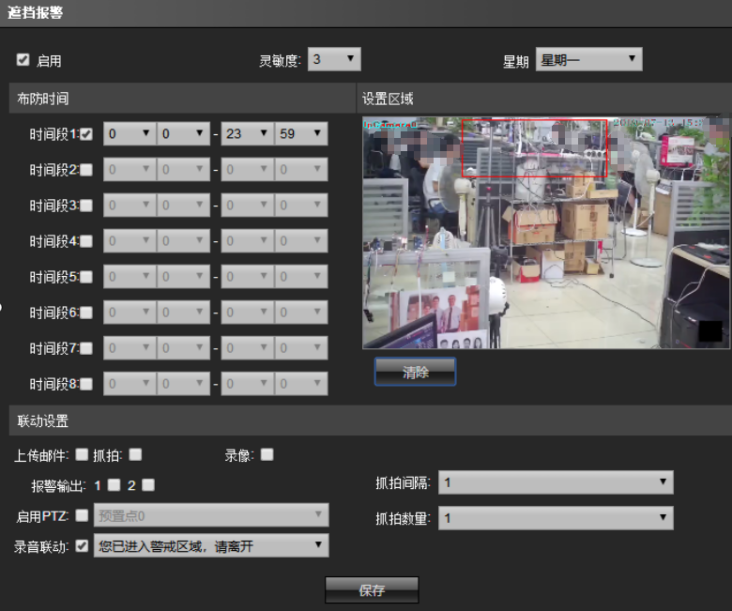

IP Camera 的遮挡报警设置界面如下图所示:


启用:设置是否开启遮挡报警功能。

灵敏度:灵敏度越高,越容易触发遮挡报警。

星期:设置星期一到星期日的布防时间。

布防时间:设置布防时间的时间段,一天可设置 8 个时间段。

设置区域:在“设置区域”的预览界面,按住鼠标左键并拖动,设置要遮挡的区域。

清除:点击【清除】,清除 IPC 所规定的区域。

上传邮件:触发报警后,发送相应的邮件到指定邮箱。

抓拍:触发报警后,可按照设置的‘抓拍间隔’和‘抓拍数量’进行抓拍动作并将图片存储到TF卡中。

录像:触发报警后,将往TF卡里写入录像。

启用PTZ:启用或禁用PTZ功能。

抓拍间隔:对抓拍图片的间隔时间进行设置。

抓拍数量:对每次抓拍图像数量进行设置。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.12 隐私遮蔽

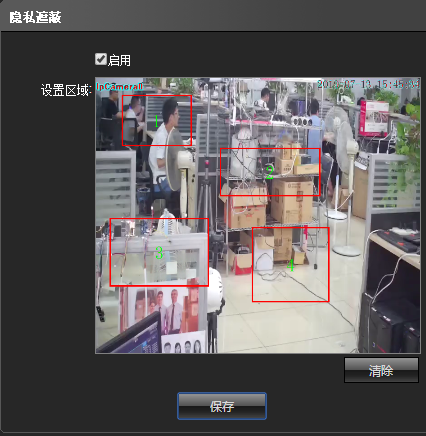

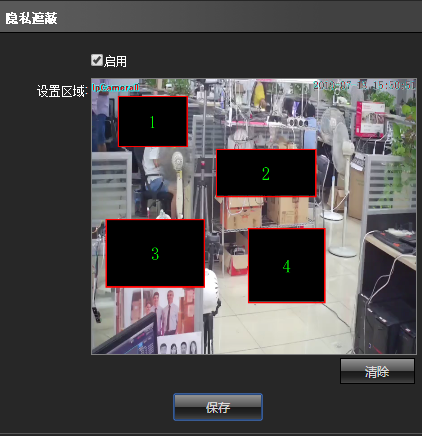

IP Camera 的隐私遮蔽设置界面如下图所示:

图片80.png         图片81.png

启用:可启用或者禁用隐私遮蔽功能。

设置区域:在“设置区域”的预览界面,按住鼠标左键并拖动,可选择要遮蔽的区域,最多画4个隐私区域。

清除:点击【清除】清除 IPC 所规定的区域。

设置完参数点击【保存】按钮,设置即可生效。


4.7.13 目标计数

使用目标计数要求场景中的目标不能太大,目标相互之间没有遮挡、粘结,且阴影干扰不严重,这样计数结果才比较准确。目标计数支持设置四条检测线,各检测线之间相互独立。支持双向计数和单向计数功能。

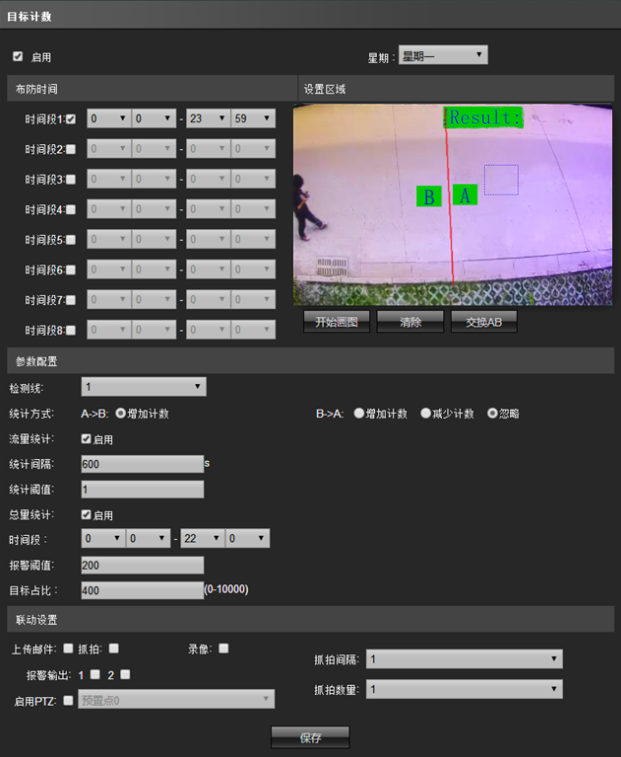

IP Camera 的目标计数设置界面如下图所示:


启用:设置是否开启目标计数功能。

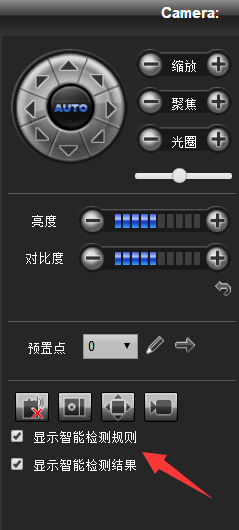

实时预览显示:设置是否在实时预览界面显示设定的规则和统计数据,见上图红色箭头标记。

检测线:设置欲配置规则的检测线。

A至B:主计数方向,该方向上会持续增加计数;画检测线时,系统会以AB的方式来标注一个默认的主计数方向。计数方向与检测线垂直。交换A/B:修改主计数方向。

B至A:增加计数:表示计数的最终结果为A到B的结果和B到A的结果之和, 即双向计数之和。

减少计数:表示计数的最终结果为A到B的结果和B到A的结果之差, 即双向计数之差。

忽略:表示计数的最终结果为A到B的结果,即单向计数。

流量统计:在间隔时间内统计流量。

统计间隔:在设置的间隔时间内统计流量(例如:设置流量统计间隔为10s,第1s到第10s统计流量,10s过去后计数清空,重新对第2s到第,11s统计流量)。

报警阈值:统计间隔时间内超过设置的流量值,开始报警。

总量统计:在某段时间内统计总流量。

时间段:设置每天的某段时间内进行目标计数,到了第二天相同的时间段,重新统计总流量(例如:设置每天8:00-18:00进行流量统计,第一天的实际计数为100,18:01时总计数自动清空为0并停止计数,直到第二天的8:00-18:00开始重新计数)。

报警阈值:设置规定时间段内的总流量,实际计数一旦超过设置的数值,开始报警。

目标占比:检测目标占画面面积大小的万分比。

设置检测线:在右侧设置区域使用鼠标点击通道画面上需要划线的区域,按住鼠标左键不动延长划线;点击鼠标右键结束划线,如上图所示(蓝色虚线框为目标占比大小):

上传邮件:触发报警后,发送相应的邮件到指定邮箱。

抓拍:触发报警后,可按照设置的‘抓拍间隔’和‘抓拍数量’进行抓拍动作并将图片存储到TF卡中。

录像:触发报警后,将往TF卡里写入录像。

报警输出:在报警输出接口接有源报警器,报警触发时联动内置继电器开关,报警输出触发报警器。

启用PTZ:启用或禁用PTZ功能。

抓拍间隔:对抓拍图片的间隔时间进行设置。

抓拍数量:对每次抓拍图像数量进行设置。

设置完参数点击【保存】按钮,设置即可生效。

检测线画完后可点击配置页面上的“交换AB”按钮来互换A和B的方向,以此决定主计数方向;可鼠标单击通道画面上的“统计结果”图标进行拖动,以此拖动到满意的位置保证统计结果显示清晰。


4.7.14 物品检测

注意:场景复杂,干扰因素较多时,不适合做物品检测,物品检测支持设置四个检测区域,各检测区域之间相互独立。支持物品丢失、物品遗留、物品丢失或遗留检测功能。避免同一位置将同一目标多次拿走放下,这样可能会导致背景模型不稳定,无法正确分割目标物品检测时,避免同一位置将同一目标多次拿走放下,这样可能会导致背景模型不稳定,无法正确分割目标。

测试物品遗留:将物品放入检测区域,达到指定的检测时间就会触发报警。

测试物品丢失:将物品放入检测区域,必须等待物品完全融入背景(背景建模需要时间,一般建议3分钟才能将物品拿开,再测试丢失报警。

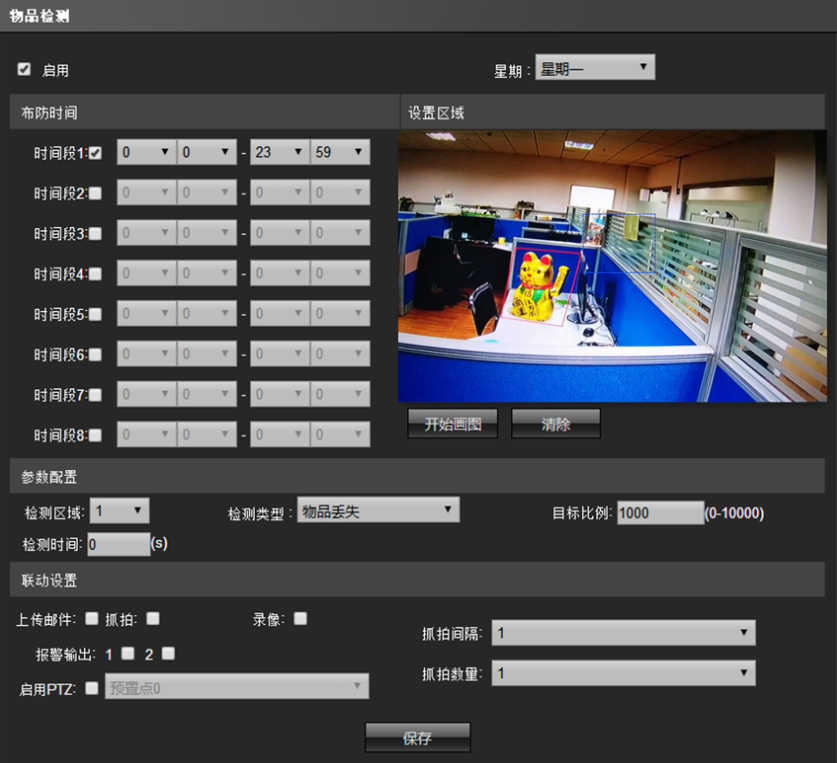

IP Camera 的物品检测设置界面如下图所示:



启用:设置是否开启物品检测功能。

预览时显示:设置是否在预览界面显示设定的规则和检测结果。

检测区域:设置欲配置规则的检测区域。

检测类型:

  物品丢失:物品从划定的区域中消失或移动。

  物品遗留:多余的物品遗留在划定区域中。

  物品丢失或遗留:有物品从划定的区域中消失或遗留在划定区域中。

占比:检测目标占画面面积大小的万分比。

检测时间:物品丢失或者遗留的时间达到设置的时间,触发报警。

设置检测区域:使用鼠标点击通道画面上需要划线的区域,按住鼠标左键不动延长划线;每单击一次鼠标左键都可绘制一条转折线,鼠标右键点击结束画线自动会连成闭合的多边形区域,如上图所示(红色区域为检测区域,蓝色虚线框为物品的占比大小)

上传邮件:触发报警后,发送相应的邮件到指定邮箱。

抓拍:触发报警后,可按照设置的‘抓拍间隔’和‘抓拍数量’进行抓拍动作并将图片存储到TF卡中。

录像:触发报警后,将往TF卡里写入录像。

报警输出:在报警输出接口接有源报警器,报警触发时联动内置继电器开关,报警输出触发报警器。

启用PTZ:启用或禁用PTZ功能。

抓拍间隔:对抓拍图片的间隔时间进行设置。

抓拍数量:对每次抓拍图像数量进行设置。

设置完参数点击【保存】按钮,设置即可生效。


4.7.15 电子围栏

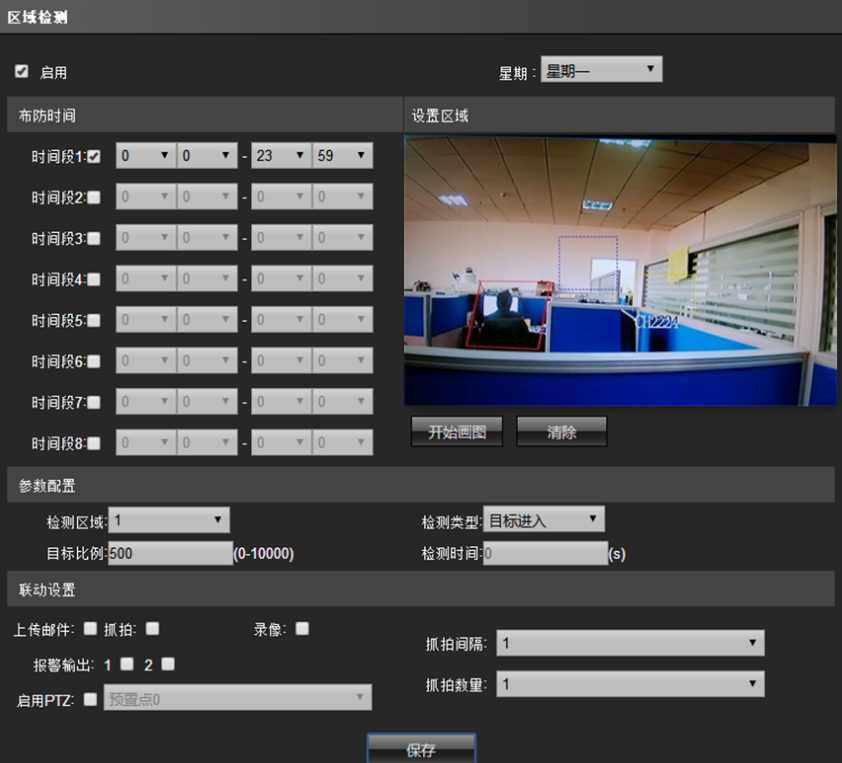

IP Camera 的区域检测设置界面如下图所示

图片119.png         图片120.png

启用:设置是否开启区域检测功能。

预览时显示:设置是否在实时预览界面显示设定的规则和检测结果,见上方右图。

检测区域:设置欲配置规则的检测区域,最多设定4个区域。

检测类型:

  目标进入:目标从设置的检测区域外进入。

  目标离开:目标从设置的检测区域内离开。

  目标进入或离开:目标相对于设置的检测区域进入或离开。

目标徘徊:目标在设置的区域之内徘徊移动。

目标比例:检测目标占画面面积大小的万分比。

检测时间:检测时间仅对徘徊检测有效,当目标徘徊的时间达到设置的时间时,触发报警。

设置检测区域:设置检测区域:使用鼠标点击通道画面上需要划线的区域,按住鼠标左键不动延长划线;每单击一次鼠标左键都可绘制一条转折线,鼠标右键点击结束画线自动会连成闭合的多边形区域,如上图所示(红色区域为检测区域,蓝色虚线框为物品的占比大小)。

上传邮件:触发报警后,发送相应的邮件到指定邮箱。

抓拍:触发报警后,可按照设置的‘抓拍间隔’和‘抓拍数量’进行抓拍动作并将图片存储到TF卡中。

录像:触发报警后,将往TF卡里写入录像。

报警输出:报警输出接口接有源报警器,报警触发时联动内置继电器开关,报警输出触发报警器。

启用PTZ:启用或禁用PTZ功能。

抓拍间隔:对抓拍图片的间隔时间进行设置。

抓拍数量:对每次抓拍图像数量进行设置。

设置完参数点击【保存】按钮,设置即可生效。


4.7.16 虚拟警戒线

虚拟警戒线支持设置四条检测线,各检测线之间相互独立。

支持双向跨线检测和单向跨线检测功能。

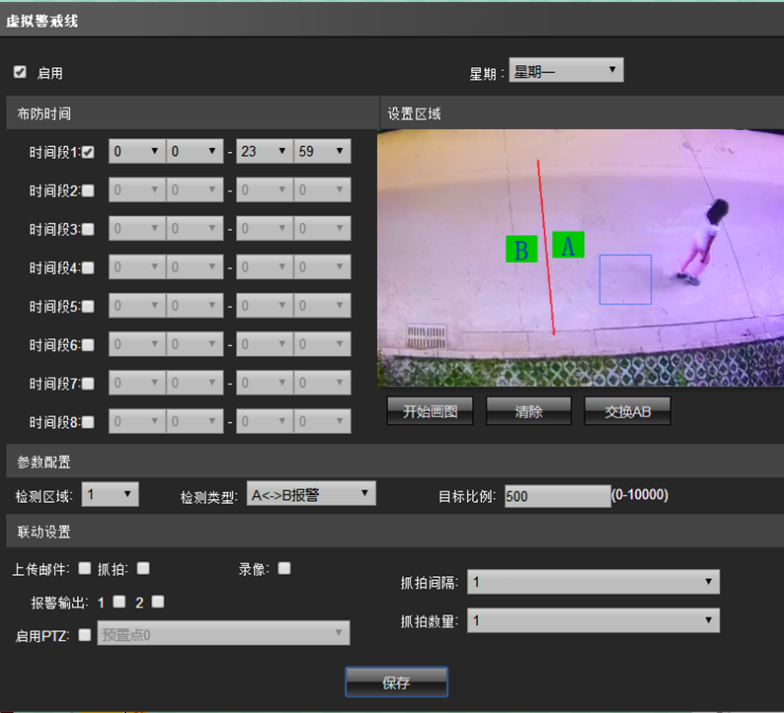

IP Camera 的虚拟警戒线设置界面如下图所示:


启用:设置是否开启虚拟警戒线功能。

预览时显示:设置是否在预览界面显示设定的规则和检测结果。

检测区域:设置欲配置规则的检测线。

检测类型:

A至B:检测方向,该方向上跨线会触发报警,跨线方向与检测线垂直。

B<-->A:双向跨线检测,两个方向上跨线都会触发报警。

交换A/B:修改检测方向。

目标比例:检测目标占画面面积大小的万分比。

设置检测线:使用鼠标点击通道画面上需要划线的区域,按住鼠标左键不动延长划线;点击鼠标右键结束划线,如上图所示(蓝色虚线框为目标占比大小)。

上传邮件:触发报警后,发送相应的邮件到指定邮箱。

抓拍:触发报警后,可按照设置的‘抓拍间隔’和‘抓拍数量’进行抓拍动作并将图片存储到TF卡中。

录像:触发报警后,将往TF卡里写入录像。

报警输出:在报警输出接口接有源报警器,报警触发时联动内置继电器开关,报警输出触发报警器。

启用PTZ:启用或禁用PTZ功能。

抓拍间隔:对抓拍图片的间隔时间进行设置。

抓拍数量:对每次抓拍图像数量进行设置。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.17 录像计划

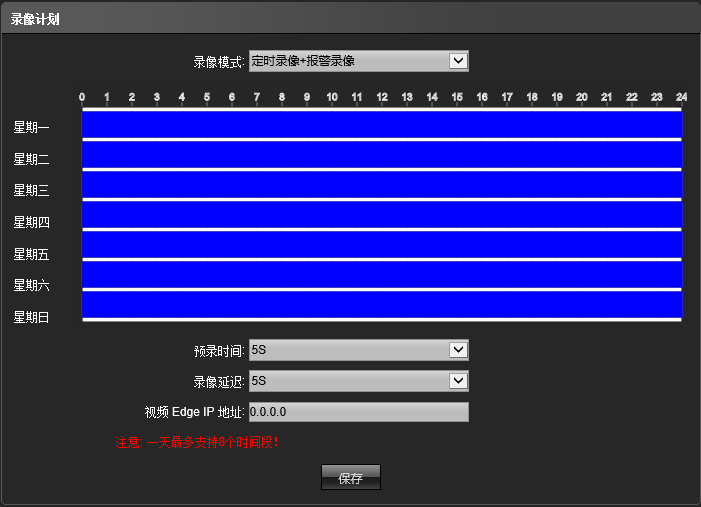

IP Camera 的录像计划设置界面如下图所示:


录像模式:有“定时录像+报警录像”、“定时录像”、“报警录像”、“不录像”四种模式。

设置区域:默认选中全部时间点,如果要设置某个时间段不录像,可以在蓝色区域单击,变成黑色方块区域即黑色时间段内不录像。

预录时间:提前一段时间开始录像。

录像延迟:延迟一段时间结束录像。

视频EdgeIP地址:通过tyco平台实现断网补录。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.18 网络设置

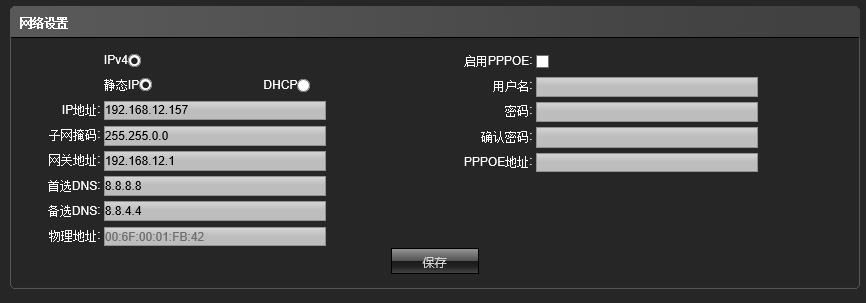

IP Camera 的网络设置界面如下图所示:


IPV4:IP 协议版本号为 4。

IPV6:IP 协议版本号为 6,目前此功能为不可选。

静态 IP:设备的 IP 固定不变。

DHCP:如果路由器开启DHCP功能,选中此设置后摄像机将自动从路由器获取一个IP地址。

IP 地址:输入相应的数字可更改 IP 地址。

子网掩码:输入相应 IP 的子网掩码。

网关地址:输入相应的网关地址。

首选 DNS:DNS 服务器 IP 地址。

备选 DNS:DNS 服务器备用 IP 地址。

启用 PPPOE: 开启或关闭 PPPOE 功能。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.19 HTTP/HTTPS

IP Camera 的HTTP/HTTPS设置界面如下图所示:


默认HTTP端口:80, HTTPS端口:443。

设置完参数,点击【保存】按钮,设置即可生效。

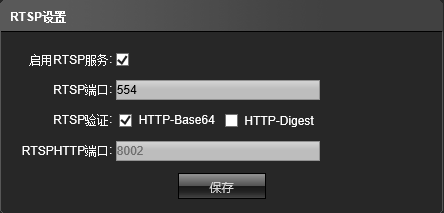

4.7.20 RTSP设置

IP Camera 的RTSP设置界面如下图所示:


启用RTSP服务:设置是否开启RTSP。

RTSP端口:默认554。

RTSP验证:是否开启HTTP-Base64、HTTP-Digest验证。

RTSPHTTP端口:默认8002,不可修改。

设置完参数,点击【保存】按钮,设置即可生效。

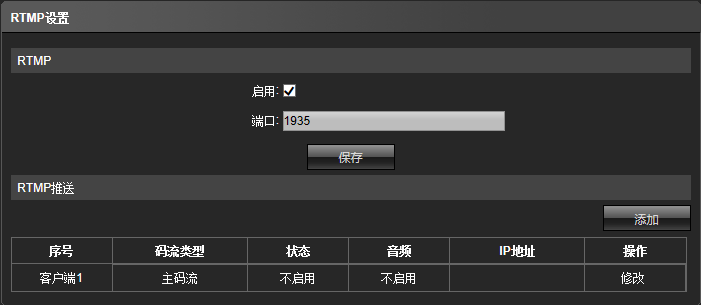

4.7.21 RTMP设置

IP Camera 的RTMP设置界面如下图所示:


启用:设置是否开启RTMP。

端口:设置RTMP端口,默认端口1935。

添加:添加新的RTMP推送,Client可选4个客户端,StreamType有主码流,子码流和第三码流。

修改:修改当前序号的RTMP设置。

IP地址:RTMP服务器的IP地址。


设置完参数,点击【保存】按钮,设置即可生效。

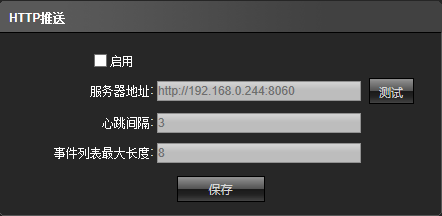

4.7.22 HTTP推送


IP Camera 的HTTP推送设置界面如下图所示:


启用:设置是否开启HTTP推送功能。

服务器地址:HTTP服务器地址。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.21 平台管理

IP Camera 的平台管理界面如下图所示


开启或关闭协议,用户可以修改或者删除协议。默认开启了ATVSIP,才能支持P2P服务。


4.7.22 多播配置

IP Camera 的多播设置界面如下图所示:


多播默认为禁用状态,启用后可设置多播主码流、子码流、音频的 IP 地址、端口、TTL。

设置完参数,点击【保存】按钮,设置即可生效。

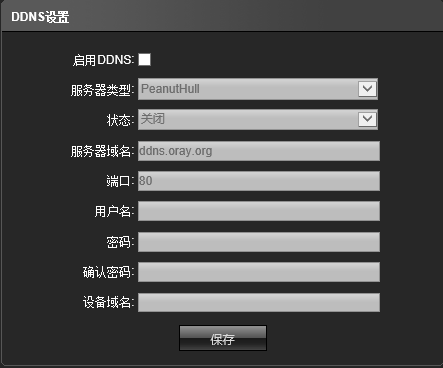

4.7.23 DDNS设置

DDNS 通过动态域名解析服务器,采用该方式需要有一个位于 Internet 上的有固定IP地址的PC,且在该 PC 上运行动态域名解析服务器。

IP Camera 的 DDNS 设置界面如下图:


实际应用中,根据需要选择服务器类型,依次填写正确的信息,再点击【保存】按钮,摄像机若是能访问外网,端口均映射生效的话,即可通过该域名访问摄像机。


4.7.24 UPNP设置

IP Camera 的UPNP设置界面如下图所示:


启用UPNP:设置是否开启UPNP功能。

修改:修改UDP/UTP协议端口。

添加:添加UDP/UTP协议端口。

删除:删除内部端口。


4.7.25 Email设置

IP Camera 的 Email 设置界面如下图:


发送邮箱:填写发件箱的邮箱地址。

密码:填写发件箱的邮箱密码。

确认密码:确认邮箱密码。

SMTP 服务器:设置发件邮箱的 smtp 服务器地址。

SMTP 端口:设置发件邮箱的 smtp 服务器端口。

SLL/发送服务器要求身份验证:勾选后以便安全、正确地发送邮件。

接收邮箱:填写接收邮件的邮箱地址,最多可填写3个邮箱地址。

设置完参数点击【保存】按钮,设置即可生效。

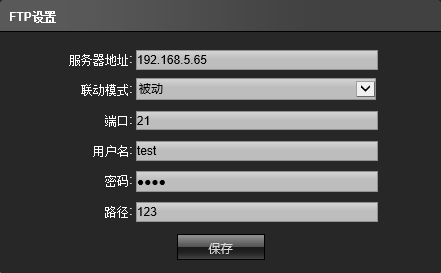

4.7.26 FTP设置

IP Camera 的 FTP 设置界面如下图:


服务器地址:设置与IPC同网段的服务器地址。

联动模式:被动和主动两种模式。

端口:默认设置21。

用户名:设置FTP用户名。

密码:设置FTP密码。

路径:FTP上传文件夹的路径。

设置完参数点击【保存】按钮,设置即可生效。

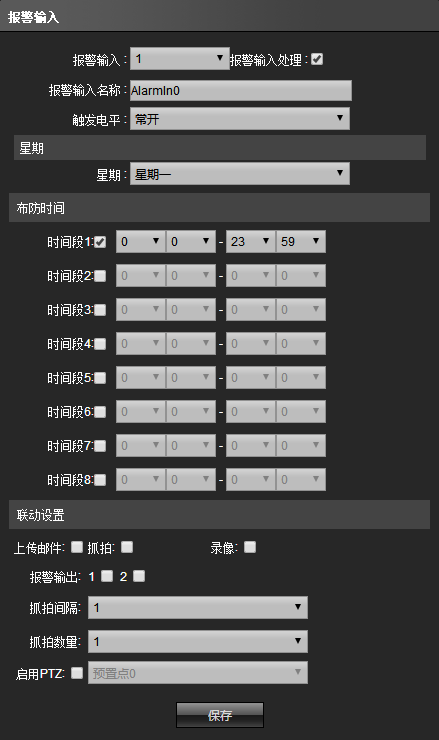

4.7.27 报警输入

IP Camera 的报警输入设置界面如下图所示:


报警输入:选择报警输入的端口,勾选图片133.png后设置相关参数。

报警输入名称:填写需要的报警输入名称。

触发电平:选择报警状态“常开/常闭”。

星期:设置星期一到星期日的布防时间。

布防时间:可以设置星期一到星期日的布防时间段。

上传邮件:触发报警后,发送相应的邮件到指定邮箱。

抓拍:触发报警后,可按照设置的‘抓拍间隔’和‘抓拍数量’进行抓拍动作并将图片存储到TF卡中。

录像:触发报警后,将往TF卡里写入录像。

报警输出:在报警输出接口接有源报警器,报警触发时联动内置继电器开关,报警输出触发报警器。

设置完参数,即设即生效,非易失性保存。

启用PTZ:启用或禁用PTZ功能。

抓拍间隔:对抓拍图片的间隔时间进行设置。

抓拍数量:对每次抓拍图像数量进行设置。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.28 报警输出

IP Camera 的报警输出设置如下图所示:


报警输出:报警输出1和报警输出2。

输出继电器状态:可设置为常开和常闭两种状态。

输出报警延迟:选择输出报警的延时时间(当报警触发结束后,报警输出延时相应的时间)。

设置完参数,点击【保存】按钮,设置即可生效。

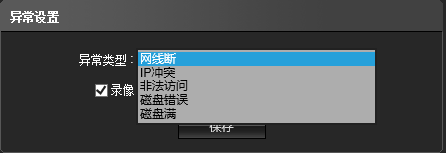

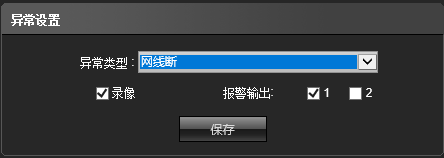

4.7.29 异常设置

IP Camera 的异常设置如下图所示:



有网线断、IP冲突、非法访问、磁盘错误、磁盘满这5种异常类型,默认均启用了报警输出,若任意一种异常发生,则会触发报警输出告警。若不需要异常联动触发报警输出,取消图片137.png勾选再保存即可。


4.7.30用户管理

IP Camera 的用户管理设置界面如下图所示:

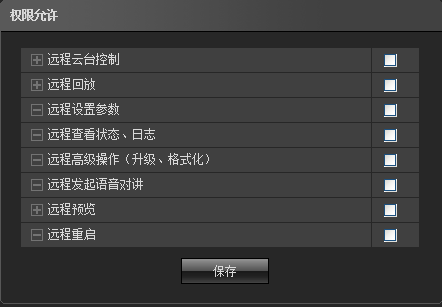

系统默认有admin(管理员)和guest(普通用户)这2个用户,对这2个用户可进行修改密码的操作,admin管理员用户不可删除,guest用户可删除。可根据需要添加新用户,并配好新用户的权限(可设权限见上图)。另,新用户是可以删除的。


4.7.31 系统升级

升级操作需要特定的.update升级文件,非必要时不要轻易进行升级操作,升级失败易导致设备不能正常工作而返厂,造成不必要的损失。

IP Camera 的系统升级设置界面如下图所示:



4.7.32 自动维护

在“自动维护”页面中,有禁用/每天/每周/单次 4 种模式,选择维护模式,设备会按设置好的指定模式和指定时间点进行自动重启操作。

IP Camera 的系统升级设置界面如下图所示:




4.7.33 存储管理

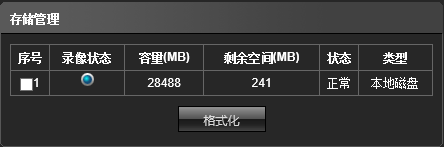

IP Camera 的存储管理设置界面如下图所示:


格式化:勾选序号的磁盘进行格式化。


4.7.34 恢复默认

IP Camera 的恢复默认设置界面如下图所示:


导出配置:将所有配置导出到 PC 或者 U 盘。

导入配置:将指定配置文件导入到系统。

恢复默认:恢复到出厂设置。

重启:立即重新启动设备。


4.7.35 本地设置

IP Camera 的本地设置界面如下图所示:


窗口模式:设置预览窗口的显示比例(充满、4:3、16:9 和原画)。

预览抓图路径:对预览的抓图存放路径进行修改。

回放抓图路径:回放录像抓图存放路径进行修改。

文件管理抓图路径:对文件管理录像的抓图存放路径进行修改。

备份路径:对录像备份存放路径进行修改。

预览录像路径:对预览界面录像存放路径进行修改。

预览录像文件类型:默认为 AVI 一种格式。

人脸检测抓图路径:对人脸检测抓图存放路径进行修改。

预览模式:有实时模式和流畅模式两种方式可选,可调整两者之间的相对值。

设置完参数,点击【保存】按钮,设置即可生效。


4.7.36 开发者选项

注意:该功能默认不启用,一般用于开发者远程调试程序,为安全考虑,用户请勿启用该选项!



4.8 文件管理

查看保存到本机指定时间内的抓图和录像文件以及联动抓图等文件,如下图所示:


注:SD卡联动抓图只能插入TF卡(即微型SD卡:手机可使用的内存卡)才可以显示该文件夹。

播放录像时,可进行快播/慢播/帧播/抓图等操作。

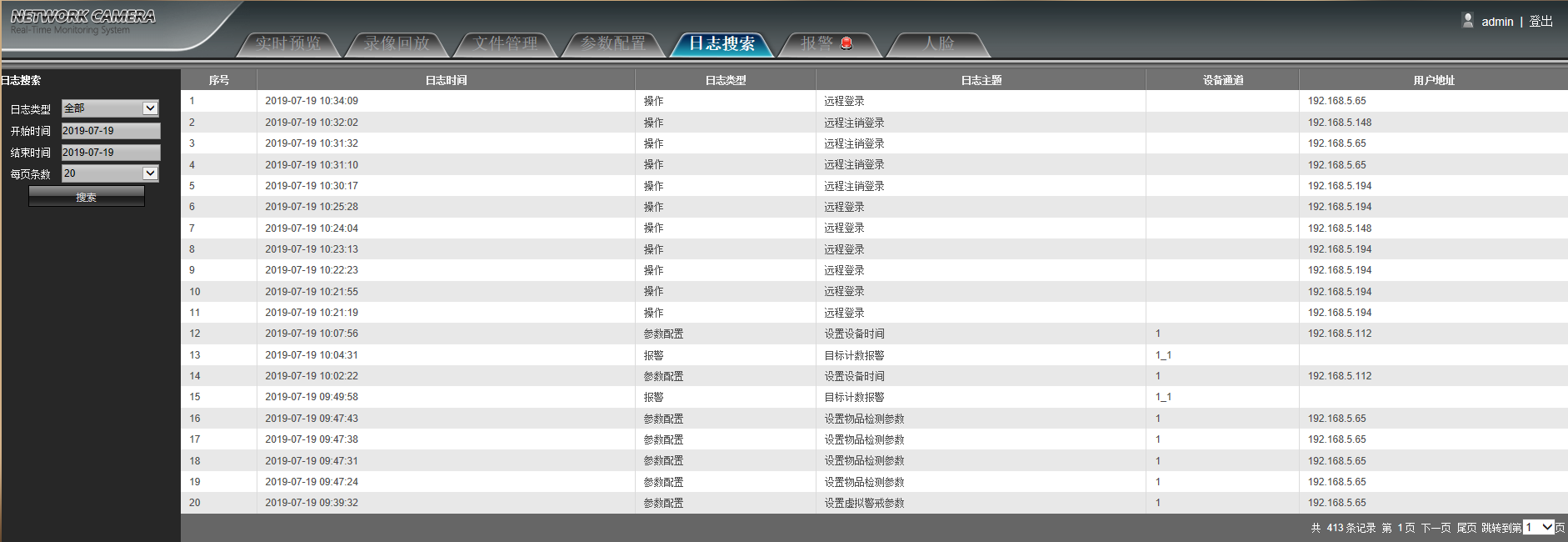

4.9 日志搜索

如下图所示:


可按照日志类型/开始时间/结束时间/每页条数这些筛选项,再点击“检索”按钮则可查询出相应日志信息,且显示于右侧空白处。



4.10 人脸

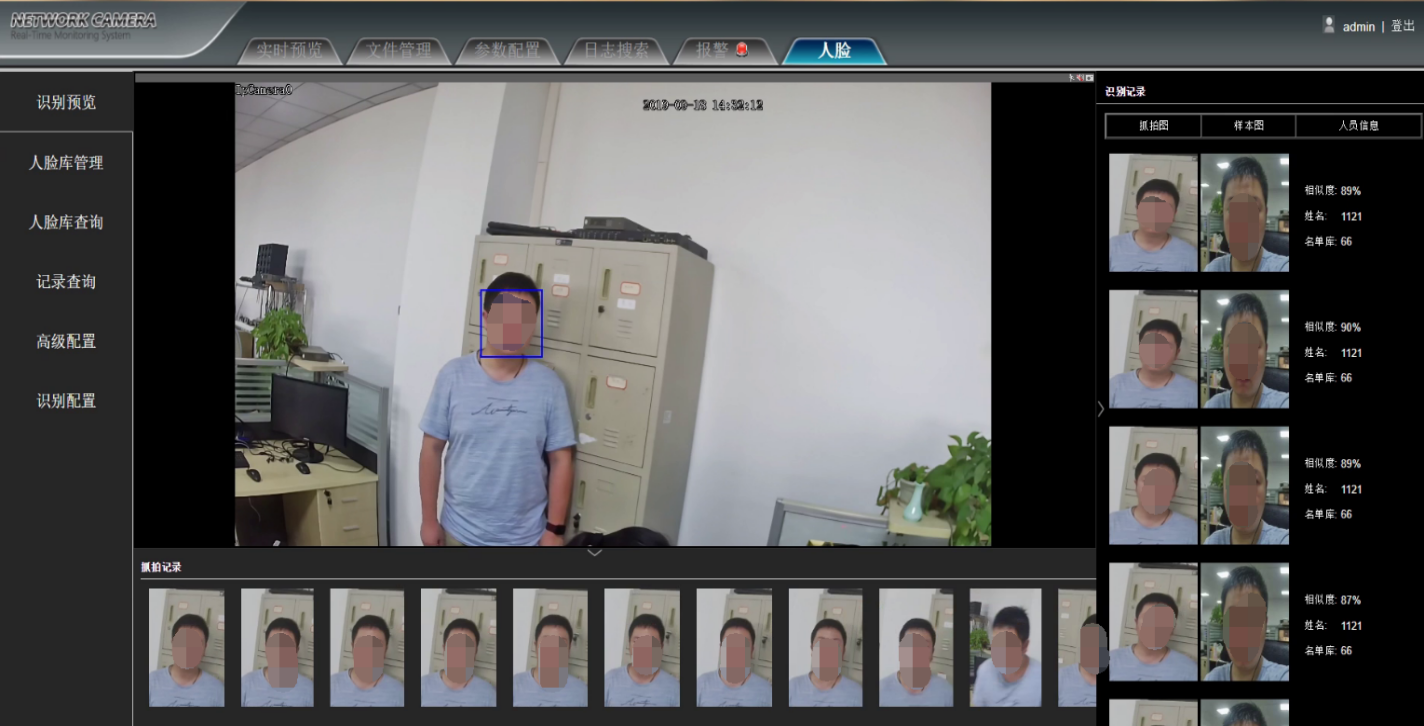

4.10.1 识别预览

IP Camera 的识别预览界面如下图所示,下方显示当前抓拍记录,右侧显示抓拍图、样本图和人员信息:



4.10.2 人脸库管理

IP Camera 的人脸库管理设置界面如下图所示,用于添加修改删除人脸库中各个分组:



添加:是否添加模板组信息。

启用:是否开启此分组模板比对功能。

组类型:可以选择“白名单”“黑名单”。

相似度阈值:推送大于等于相似度阈值的人脸识别图片。

清空数据库:是否删除所有的组。

组名:设置人员分组的名称。

设置完参数,点击【保存】按钮,设置即可生效。


详细:可对模板录入和查看此组模板信息。

修改:是否对组信息进行更改。

删除:是否删除单个组。

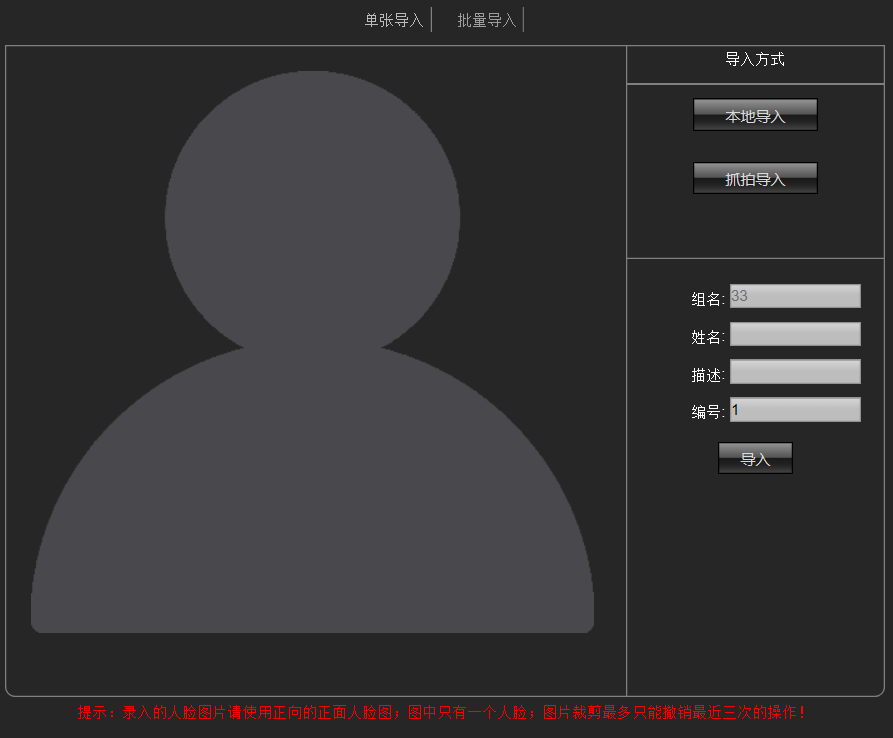

人脸录入:可选择单张导入、抓拍导入、批量导入三种录入方式。



单张导入:选择所要导入图片的路径,输入相关信息导入人脸模板。

抓拍导入:手动点击抓拍再进行裁剪,输入相关信息导入人脸模板(此功能也在单张导入模块下)。

批量导入:浏览选择图片文件夹路径导入人脸模板。

设置完参数,点击【导入】按钮,设置即可生效。

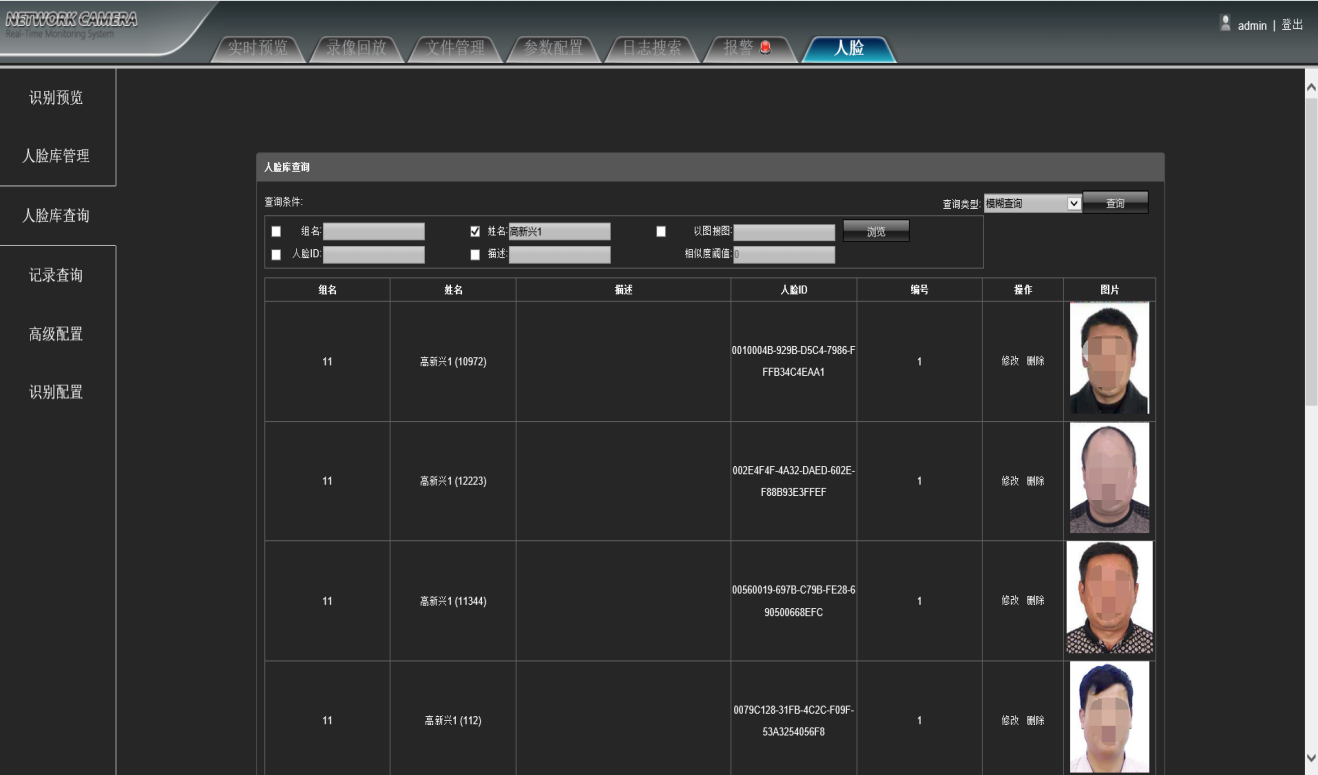

4.10.3 人脸库查询

IP Camera 的人脸库查询界面如下图所示,用于查询所有分组的模板,可通过关键词查询:


查询类型:查看该组的人脸模板信息,分“全词查询”“模糊查询”。

组名:以组名查询人脸模板。

姓名:以姓名查询人脸模板。

以图搜图:浏览选择图片,输入相似度阈值,查询大于等于相似度阈值的人脸模板图。

人脸ID:以人脸ID号进行查询。

描述:以描述信息查询人脸模板。

相似度阈值:人脸相似度的阈值。

修改:是否修改单个人脸模板的组名、姓名、描述、韦根号、图片大小信息。

删除:是否删除单个人脸模板。


4.10.4 记录查询

IP Camera 的人脸比对记录查询界面如下图所示,查询某时间段的人脸比对历史记录:


开始时间:比对记录的起始时间。

结束时间:比对记录的结束时间。

查询:以“识别结果”“人脸 ID”“以图搜图”“组类型”来进行查询人脸比对历史记录。

识别结果:以“全部”“比对成功”“比对失败”三种查询方式来查询人脸比对历史记录。

人脸ID:输入记录的人脸ID号,输入相似度阈值,查询大于等于相似度阈值的人脸比对历史记录。

以图搜图:浏览选择图片,输入相似度阈值,查询大于等于相似度阈值的人脸比对历史记录。

组类型:以“白名单”“黑名单”两种查询方式来查询人脸比对历史记录。

详细:查看此人脸比对历史记录对应的模板信息。


4.10.5 高级配置

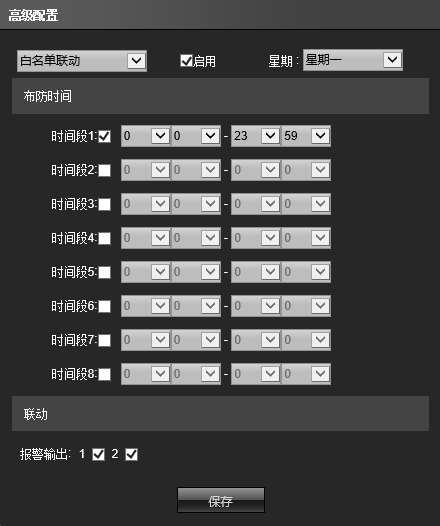

IP Camera 的人脸比对高级配置设置界面如下图所示,可设置黑名单、白名单和识别失败的联动方式:


启用:是否开启高级配置功能。

布防时间:设置周一到周日时间段的布防时间。

报警输出:在报警输出接口接有源报警器,报警触发时联动内置继电器开关,报警输出触发报警器。

设置完参数,点击【保存】按钮,设置即可生效。


4.10.6 识别配置

IP Camera 的启用人脸识别设置界面如下图所示,此功能在人脸检测模块下的识别配置里,勾选/不勾选识别配置下的“启用”来设置是否开启人脸识别比对功能:





启用:设置是否开启人脸检测功能。

星期:设置星期一到星期日的布防时间。

布防时间:设置星期一到星期日的布防时间。

区域类型:在“区域类型”的预览界面,按住鼠标左键并拖动,可画图圈选要检测的区域或屏蔽的区域,检测区域可以画1个,屏蔽区域可以画4个。

清除:点击“清除”清除 IPC 所规定的区域。

基本配置:

最小人脸像素:检测大于等于最小图片像素的人脸。

人脸质量分阈值:人脸的评分标准,阈值越低,要求的人脸评分越低。

只检测最大人脸:输出画面中人脸较大的。

场景图上传:设置是否开启上传场景图的功能,默认不勾选。

启用FTP:设置是否开启FTP功能。

抓拍图像质量:1~99,数字越大,保存的图片质量越好。

场景图图像质量:1~99,数字越大,保存的图片质量越好。

高级配置:

限制抠图人脸尺寸:抓拍的图片里面人脸的最大尺寸。

限制抠图图片尺寸:抓拍图片的最大尺寸,默认不勾选。

抠图人脸最大宽度:抓拍的图片里面人脸尺寸的最大宽度,默认为1920。

抠图图片最大宽度:抓拍的图片的尺寸的最大宽度,默认为320。

人脸外扩系数(宽):在人脸基础上往外延伸的宽度生成的抓拍图片大小,默认为40。

人脸外扩系数(高):在人脸基础上往外延伸的高度生成的抓拍图片大小,默认为85。

人脸曝光策略:

启用:设置是否开启人脸曝光功能。

参考亮度:0~100,数字越大开启后检测到人脸的画面越亮,默认为50。

注:所有模式的人脸图片上传都必须依赖于人脸质量分,抓取的人脸图片质量达不到设置的阈值则不上传。

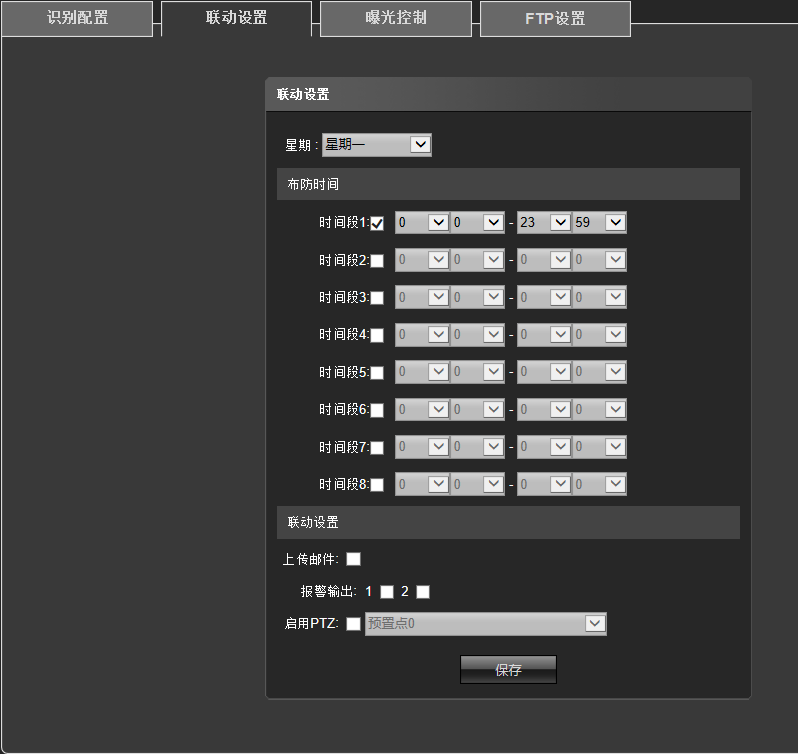

联动设置:

上传邮件:触发报警后,发送相应的邮件到指定邮箱。

抓拍:触发报警后,可按照设置的‘抓拍间隔’和‘抓拍数量’进行抓拍动作并将图片存储到TF卡中。

录像:触发报警后,将往TF卡里写入录像。

报警输出:选择报警输出1或2,在报警输出接口接有源报警器,报警触发时联动内置继电器开关,报警输出触发报警器。

启用PTZ:启用或者禁用PTZ功能。

预置点:触发报警后可联动所设预置点。

抓拍间隔:对抓拍图片的间隔时间进行设置。

抓拍数量:对每次抓拍图像数量进行设置。

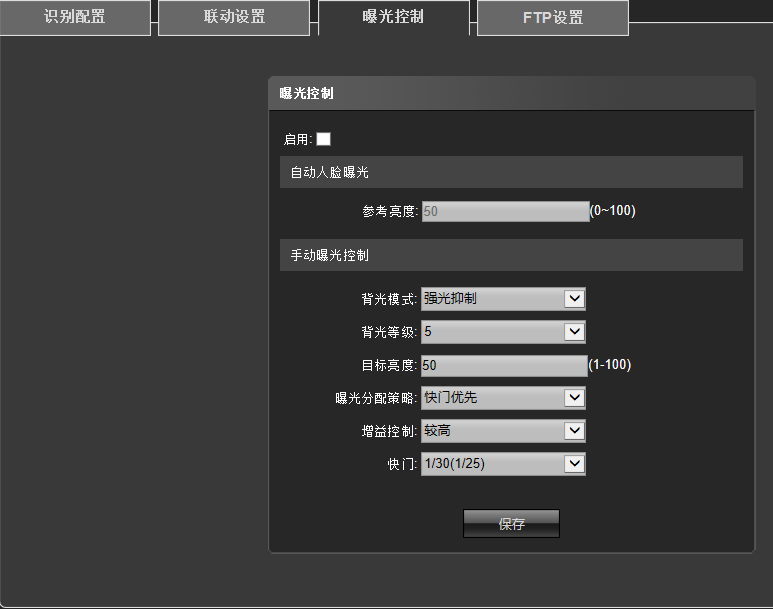

曝光控制:

启用:设置是否启用曝光控制。

参考亮度:设置自动人脸曝光的亮度。

背光模式:有关闭、强光抑制和背光补偿三种模式。

背光等级:等级为1-10。

目标亮度:阈值为1-100。

曝光分配策略:有快门优先和增益优先。

增益控制:有低、较低、中、较高和高共五种模式。

快门:阈值为1/5-1/100000。

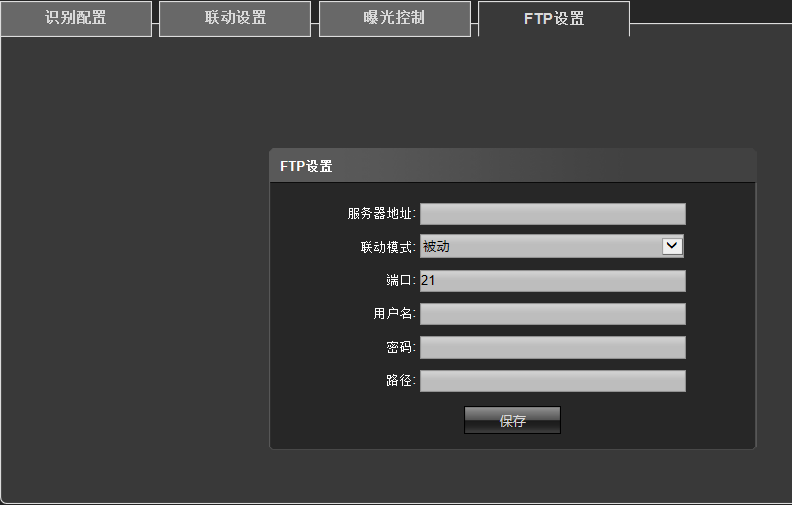

FTP设置:

服务器地址:设置与IPC同网段的服务器地址。

联动模式:被动和主动两种模式。

端口:默认设置21。

用户名:设置FTP用户名。

密码:设置FTP密码。

路径:FTP上传文件夹的路径。

设置完参数,点击【保存】按钮,设置即可生效。


4.10.7 注意事项

抓拍比对机要求插入sd卡才能正常搜索人脸比对的记录,人脸样本图片存放在IPC中,比对记录只能存放在sd上。如果出现无抓拍和比对现象,先检查人脸模块参数配置是否正常,或者尝试恢复IPC默认操作。



4.11 退出系统

点击【登出】即可退出登录,如图所示:




5 常见故障排查

网络连接不上

请确认网线连接是否可靠;

请确定电脑IP地址与设备地址是否在同一网段。

无法调焦

只有选择电动镜头的机型,才可以进行调焦,采用定焦无人化镜头机型不能调焦。

微信公众平台

鄂ICP备18010031号-2    ©2019-2020 Powered by Wuhan Enz
