500万超低照

发布时间:2019-07-12  访问量:63  来源:本站

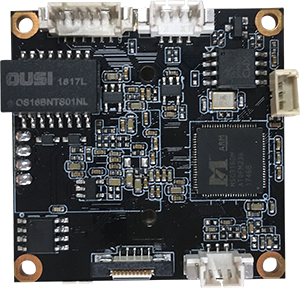

4.png       5.png



—— 功能特性 ——


系统结构   嵌入式系统

传感器    500万像素 1/3" CMOS (SC5235)

视频处理   H.264/H.265视频编码,支持双码流,AVI格式;支持码流64k~8Mpbs可调

分辨率    主码流:5MP 子码流: D1、VGA、CIF

帧率     500万像素 15帧,支持1~15帧/秒可调

智能分析   目标计数、物品遗留/丢失、区域检测、越界检测

网络接口   10/100M自适应;

网络协议   onvif \SLINK;

其他     DC12V电源输入接口,2W功耗,38单板结构

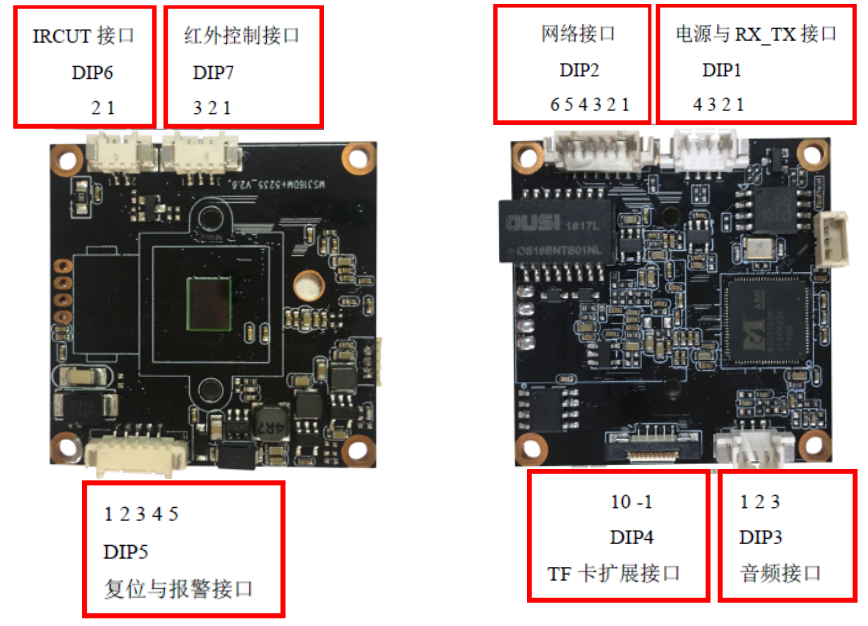

—— 物理接口 ——





—— 接口定义 ——


DIP1: 电源接口

1——12V

2——GND

3——RX

4——TX


DIP2: 网络接口

1——RJ6

2——RJ3

3——RJ2

4——RJ1

5——网络LINK/ACT LED正

6——网络LINK/ACT LED负


DIP3: 音频接口MIC

1——音频输出

2——音频输入

3——音频地


DIP4: TF卡扩展接口

1——SD_D2

2——SD_D3

3——SD_CMD

4——SD_D1

5——3.3V

6——SD_D0

7——GND

8——SD_CLK

9——GND

10——3.3V


DIP5: 复位与报警接口

1——RESET

2——GND

3——GND

4——ALARM_OUT

5——ALARM_IN


DIP6: IR CUT接口

1——IR CUT +

2——IR CUT -


DIP7: 红外控制接口

1——NC

2——红外灯开启后高电平输入

3——GND




—— 技术参数 ——


图象传感器        1/3",500万像素逐行扫描超低照度CMOS (SC5235)

系统结构         嵌入式系统,纯硬压缩,看门狗

分辨率          主码流:5MP 子码流: D1、VGA、CIF

帧率           500万像素15帧,支持1~15帧/秒可调

视频处理         H.264/H.265视频编码,支持双码流,AVI格式;支持码流64Kpbs~8Mpbs可调

网络接口         1个RJ45 10/100M自适应以太网接口

网络功能         10/100M自适应;支持onvif \SLINK等网络协议

光敏电阻口        1个光敏电阻口,支持光敏电阻输入信号与图像,IR-CUT,红外灯联动

宽动态          数字宽动态

移动侦测         4*4方格可设置 CMS联动

隐私遮挡         4个区域可设置

音频           支持一路语音输入,一路输出,支持双向语音(暂未支持)

温度区间         -20℃ 到 50℃

设备尺寸         38*38mm

重量           0.16Kg

工作电流         110±10mA

电源电压         DC12V/2A

功率           1.44W

储存温度         温度:25±3℃   湿度:40-50% RH
