200万超低照

发布时间:2019-07-11  访问量:28  来源:本站

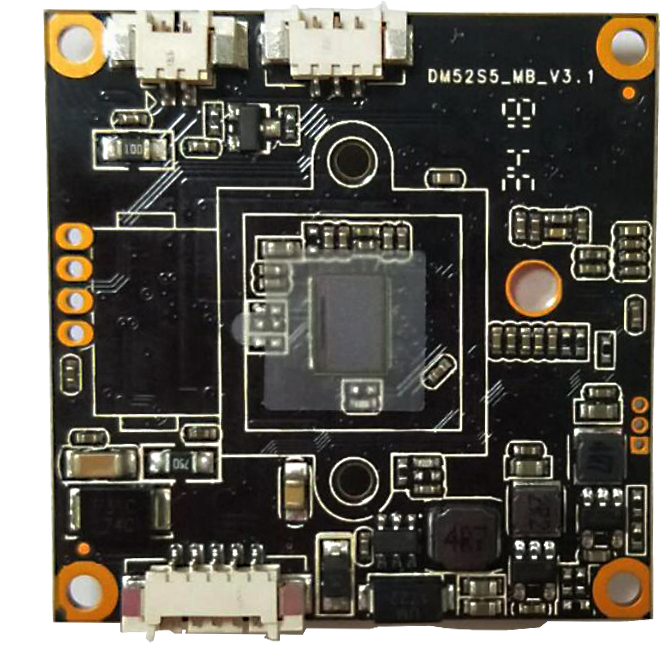

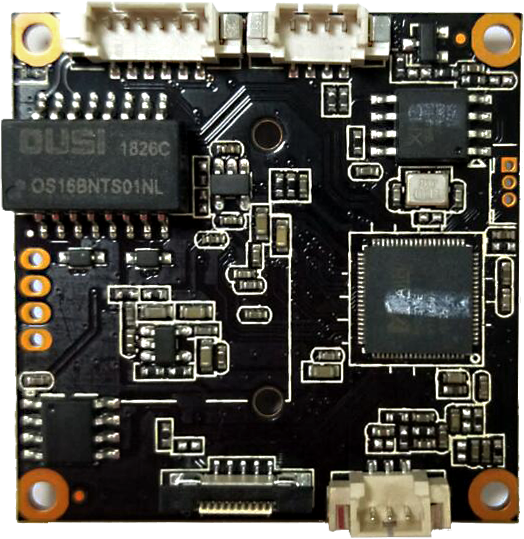

1562893520841010938.png       1562893545665066082.png



—— 功能特性 ——


系统结构   嵌入式系统

传感器    200万像素 1/3" CMOS (SC2235)

视频处理   H.264/H.265视频编码,支持双码流,AVI格式;

支持码流   64k~8Mpbs可调

分辨率    主码流:1920*1080; 子码流:704*576

智能分析   目标计数、物品遗留/丢失、区域检测、越界检测

帧率     200万像素 20帧,支持1~20帧/秒可调

网络接口   10/100M自适应;

网络协议   onvif \SLINK ;

其他     DC12V电源输入接口,2W功耗,38单板结构





—— 物理接口 ——

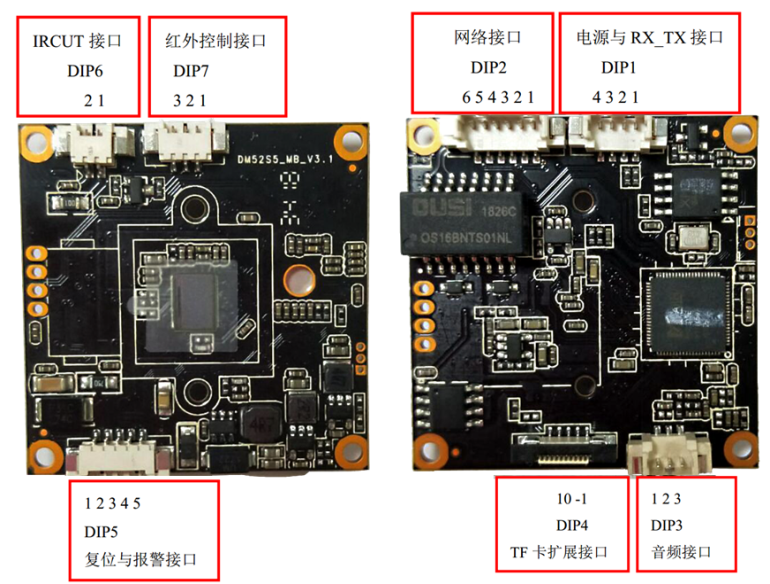

—— 接口定义 ——


DIP1: 电源接口

1——12V

2——GND

3——RX

4——TX


DIP2: 网络接口

1——RJ6

2——RJ3

3——RJ2

4——RJ1

5——网络LINK/ACT LED正

6——网络LINK/ACT LED负


DIP3: 音频接口MIC

1——音频输出

2——音频输入

3——音频地


DIP4: TF卡扩展接口

1-5——SD_D2、SD_D3、SD_CMD、SD_D1、3.3V

6-10——SD_D0、GND、SD_CLK、GND、3.3V


DIP5: 复位与报警接口

1——RESET

2——GND

3——GND

4——ALARM_OUT

5——ALARM_INT


DIP6: IR CUT接口

1——IR CUT连接1

2——IR CUT连接2


DIP7: 红外控制接口

1——NC

2——红外灯开启后高电平输入

3——GND




—— 技术参数 ——


图象传感器        1/3",200万像素逐行扫描超低照度CMOS (SC2235)

系统结构         嵌入式RTOS设计,纯硬压缩,看门狗

分辨率          主码流:1920*1080;  子码流: 704*576

帧率           200万像素20帧,支持1~20帧/秒可调

视频处理         H.264/H.265视频编码,支持双码流,AVI格式;支持码流64Kpbs~8Mpbs可调

网络接口         1个RJ45 10/100M自适应以太网接口

网络功能         10/100M自适应;支持onvif \SLINK等网络协议

光敏电阻口        1个光敏电阻口,支持光敏电阻输入信号与图像,IR-CUT,红外灯联动

宽动态          数字宽动态

移动侦测         4*4方格可设置 CMS联动

隐私遮挡         4个区域可设置

音频           支持一路语音输入,一路输出,支持双向语音(暂未支持)

温度区间         -20℃ 到 50℃

设备尺寸         38*38mm

重量           0.16Kg

电源电压         DC12V/2A
