200万星光全彩

发布时间:2019-07-11  访问量:99  来源:本站

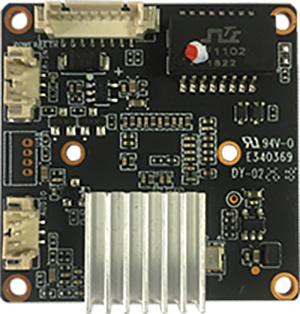

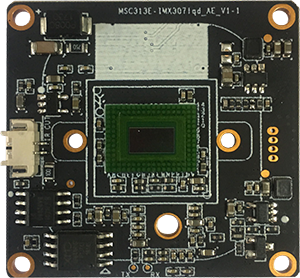

1562837263540042393.png       1562837267491087421.png



—— 功能特性 ——


系统结构   嵌入式系统

传感器    200万像素 1/2.8" CMOS (IMX307)

视频处理   H.264/H.265视频编码,支持双码流,AVI格式;

支持码流   64k~8Mpbs可调

分辨率    主码流:1920*1080; 子码流:704*576 640*480

智能分析   目标计数、物品遗留/丢失、区域检测、越界检测

帧率     200万像素 20帧,支持1~20帧/秒可调

网络接口   10/100M自适应;

网络协议   onvif \SLINK ;

其他     DC12V电源输入接口,1.2W功耗,38单板结构




—— 物理接口 ——

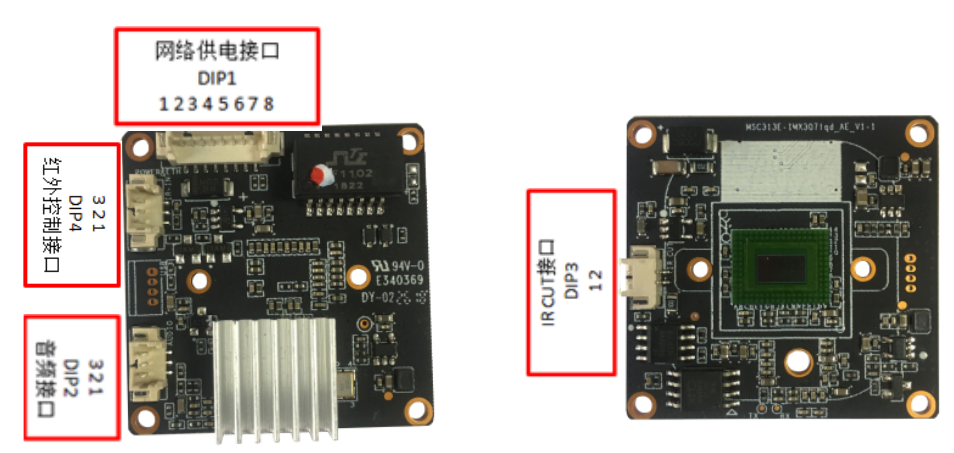

—— 接口定义 ——



DIP1: 网络电源接口

1——12V

2——GND

3——RX-

4——RX+

5——TX-

6——TX+

7——网络LED_LINK+

8——网络LED_ACT+


DIP2: 音频接口

1——音频输入

2——音频地

3——音频输出


DIP3: IR CUT接口

1——IR CUT +

2——IR CUT -


DIP4: 红外控制接口

1——PWM

2——红外灯开启后高电平输入

3——GND




—— 技术参数 ——


图象传感器        1/2.8",200万像素逐行扫描超低照度CMOS (IMX307)

系统结构         嵌入式RTOS设计,纯硬压缩,看门狗

分辨率          主码流:1920*1080;  子码流: 704*576 640*480

帧率           200万像素20帧,支持1~20帧/秒可调

视频处理         H.264/H.265视频编码,支持双码流,AVI格式;支持码流64Kpbs~8Mpbs可调

网络接口         1个RJ45 10/100M自适应以太网接口

网络功能         10/100M自适应;支持onvif \SLINK等网络协议

光敏电阻口        1个光敏电阻口,支持光敏电阻输入信号与图像,IR-CUT,红外灯或者白光灯联动

宽动态          数字宽动态

移动侦测         4*4方格可设置 CMS联动

隐私遮挡         4个区域可设置

音频           支持一路语音输入,一路输出,支持双向语音(暂未支持)

温度区间         -20℃ 到 50℃

设备尺寸         38*38mm

重量           0.16Kg

电源电压         DC12V/2A
